Schleppkurven Nachweise direkt in Allplan
Allplan Add-On Fahrspur für Version 2021 - 2025
Mit dem Allplan Add-On Fahrspur können Sie bequem Schleppkurven und Wendemanöver prüfen.
Als Architekt, Infrastrukturplaner, Stadtplaner, Ingenieur und Zeichner profitieren Sie von der intuitiven Bedienung und dass z.B. der Fahrweg jederzeit angepasst werden kann. Mit Vorwärts- und Rückwärtsfahrten können Sie spielerisch leicht die geforderten Fahrzeughüllkurven und somit die benötigten Platzverhältnisse bestimmen. Die Nachweise für die Befahrbarkeit kann somit direkt in Allplan erledigt werden.
Anwendungsbereiche
Garagen und Parkplätzen
Dimensionierung und Überprüfung
Ausnahmetransporte
Kontrolle der Befahrbarkeit
ungewöhnlichen Zufahrten
spezielle Knotengeometrien
schmalen Strassen
Konzeption von Engstellen
Liegenschaften
Beratungsgespräche
Umleitungen
temporäre Umleitungen

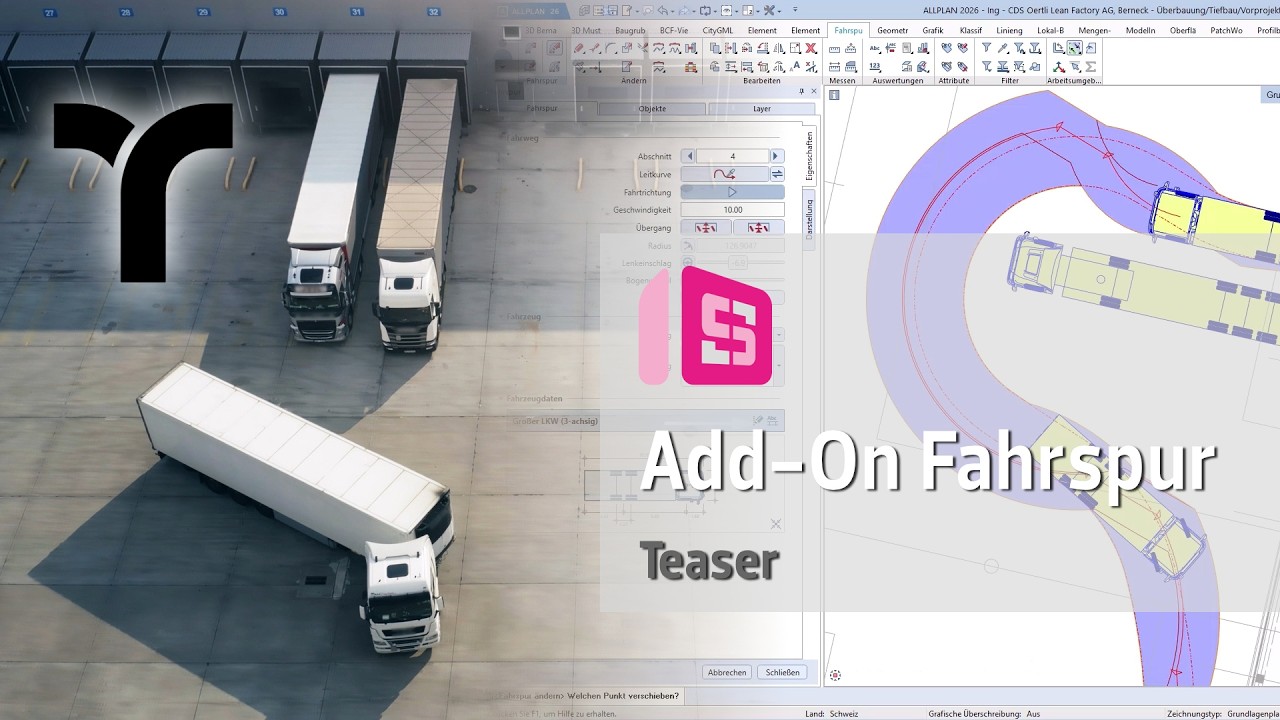

Überblick
In 20 Minuten erhalten Sie einen ersten Einblick.
Preisübersicht
1 User-Lizenz
- Lizenz für die Mail Adresse
Bürolizenz bis 10 Allplan Liz.
- Lizenz für alle Allplan Arbeitsplätze
Bürolizenz mehr als 10 Allplan Liz.
- Lizenz für alle Allplan Arbeitsplätze

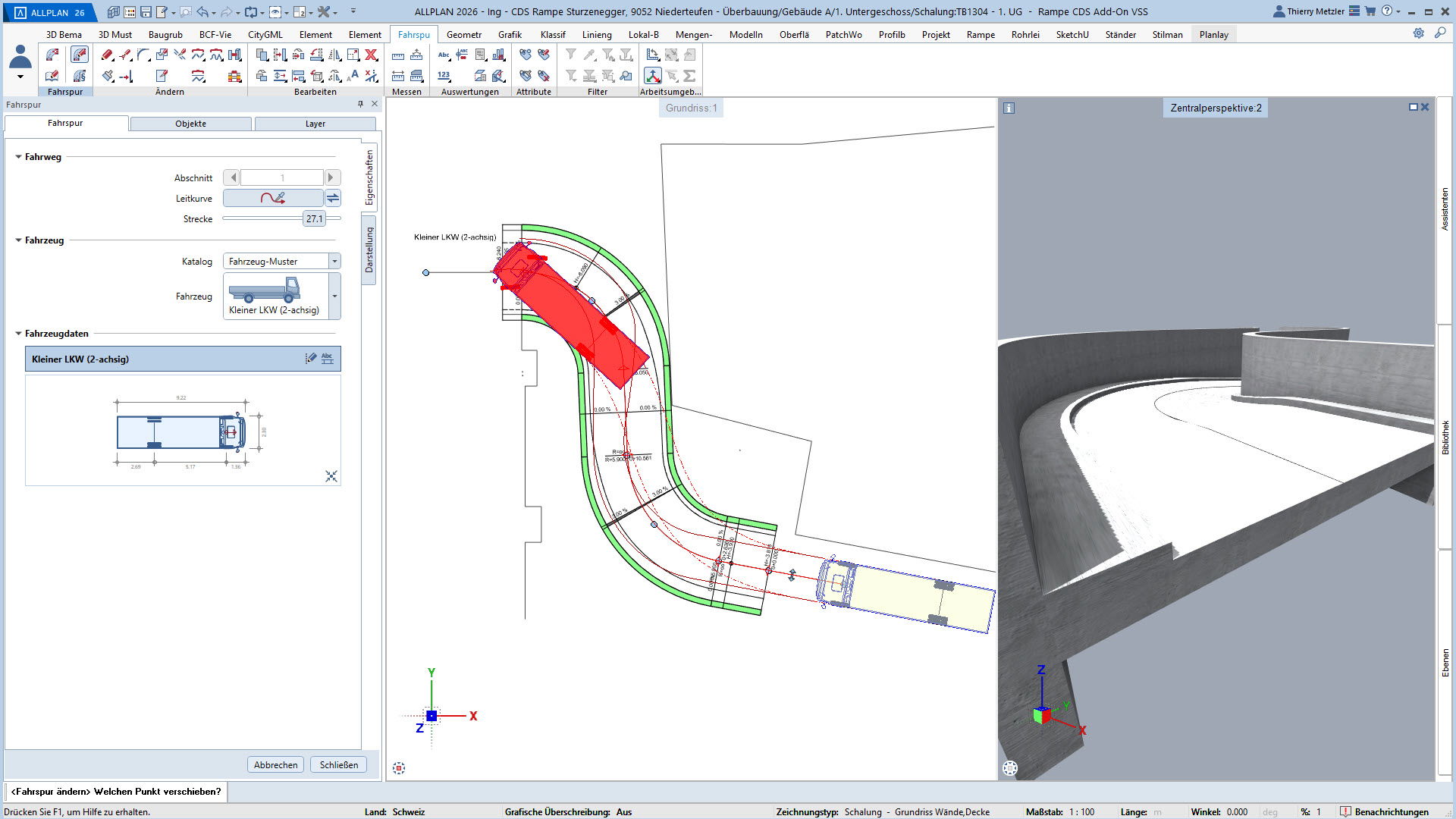

Einfache und schnelle Überprüfung in Allplan

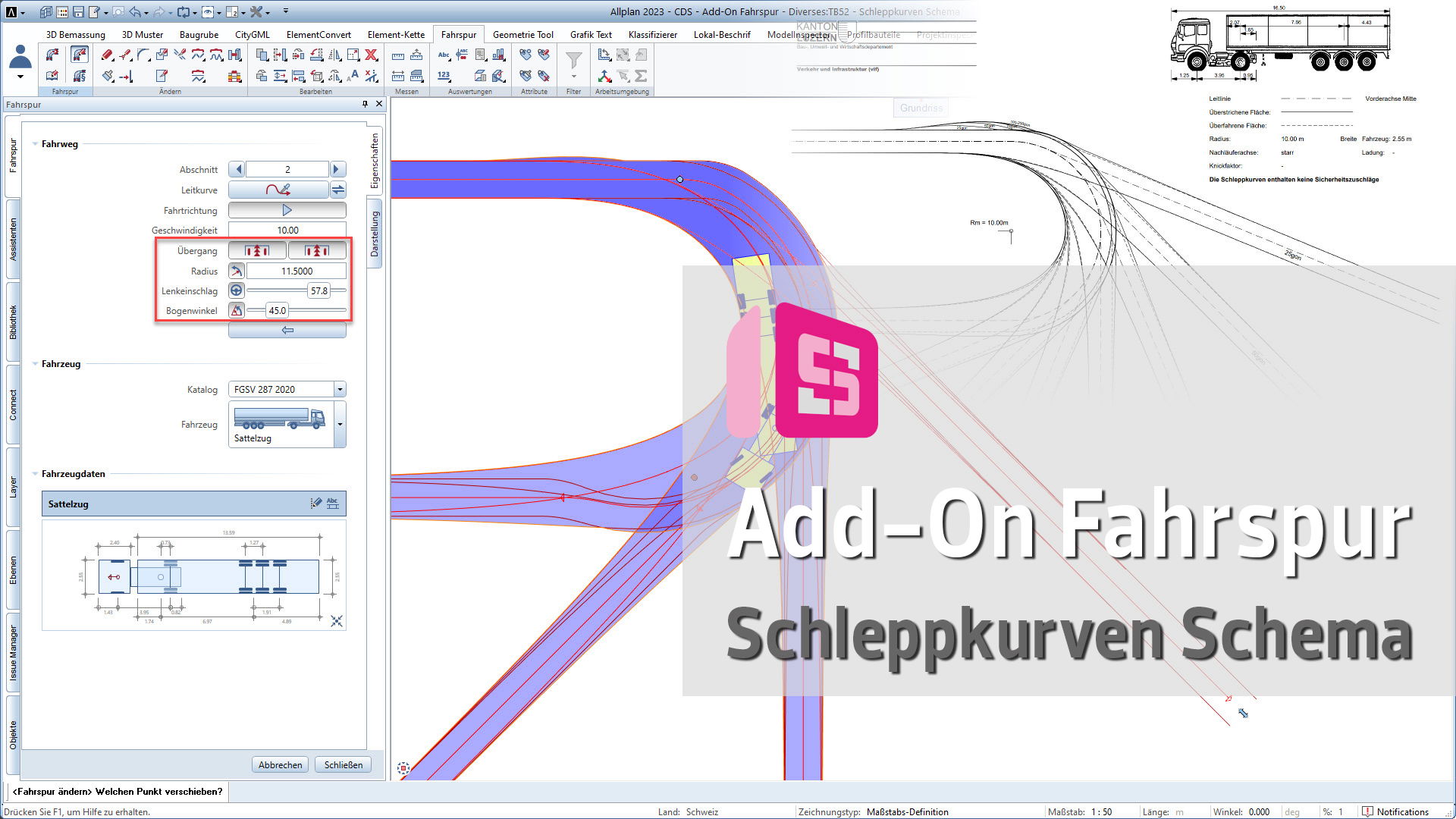

Parametrische Schleppkurven erleichtern Ihre Planung.
Wir wünschen Ihnen viel Erfolg mit dem Add-On Fahrspur von CDS Bausoftware AG.
Highlights
Fahrzeugauswahl für die DACH Länder

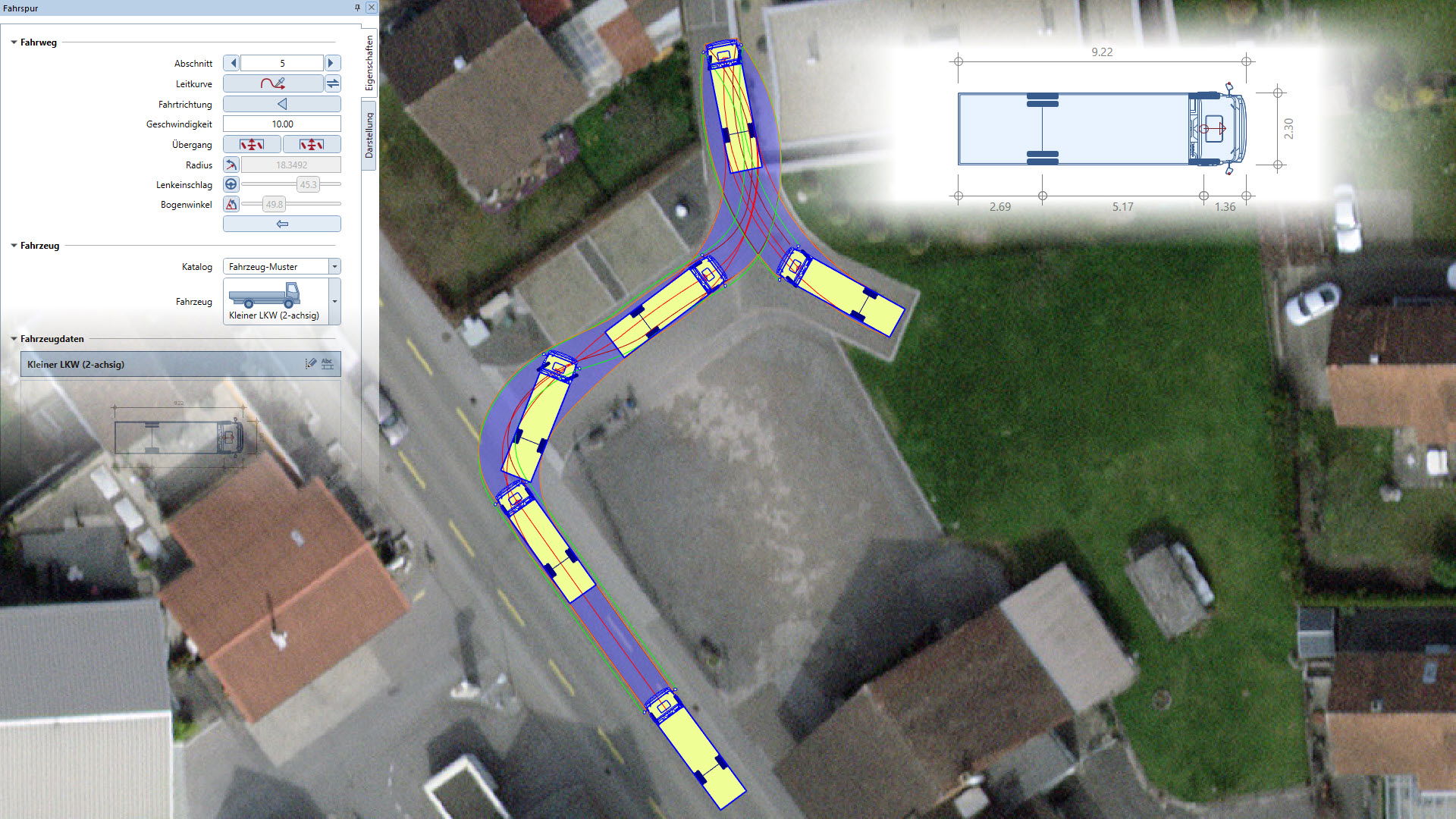

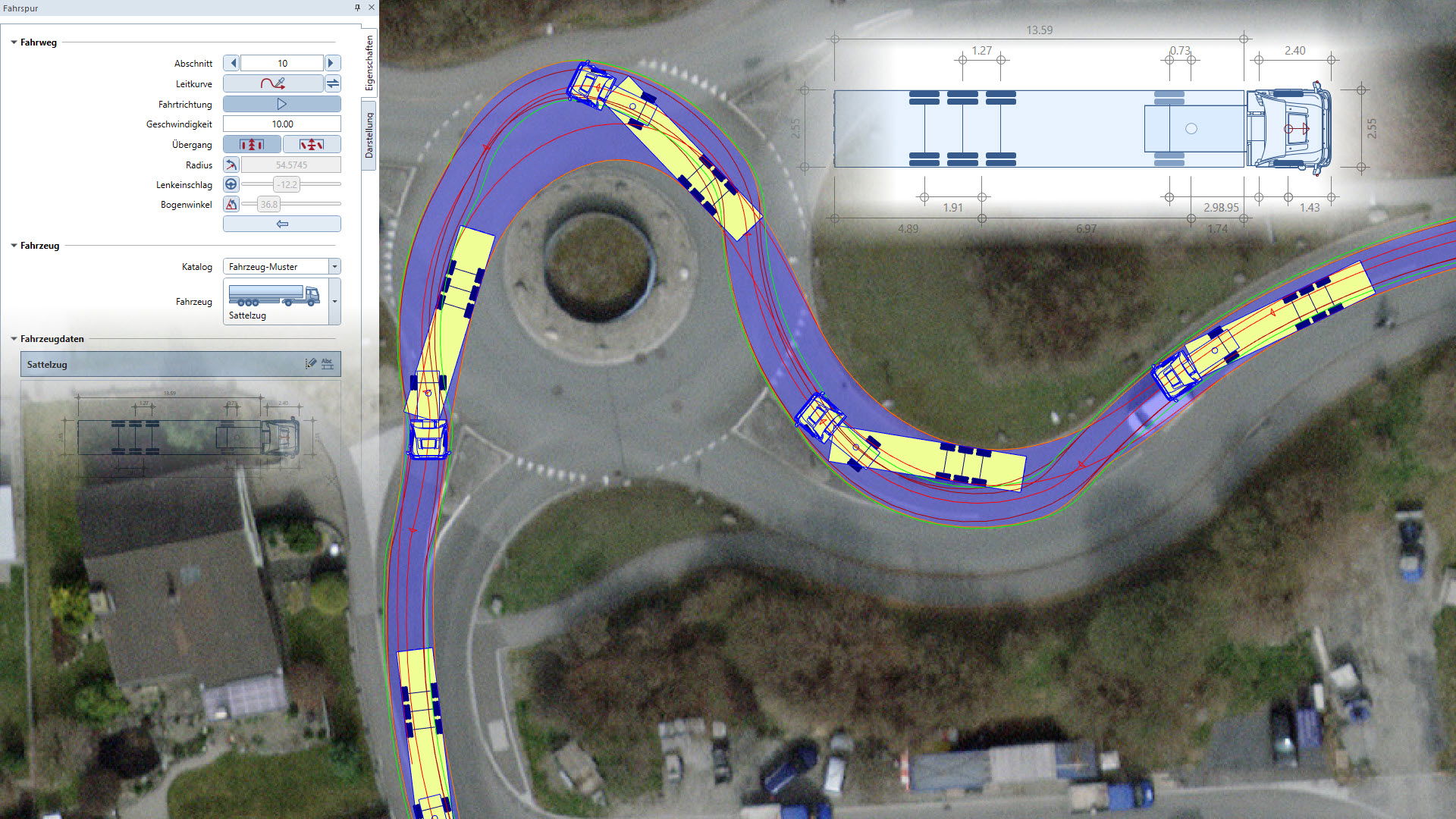

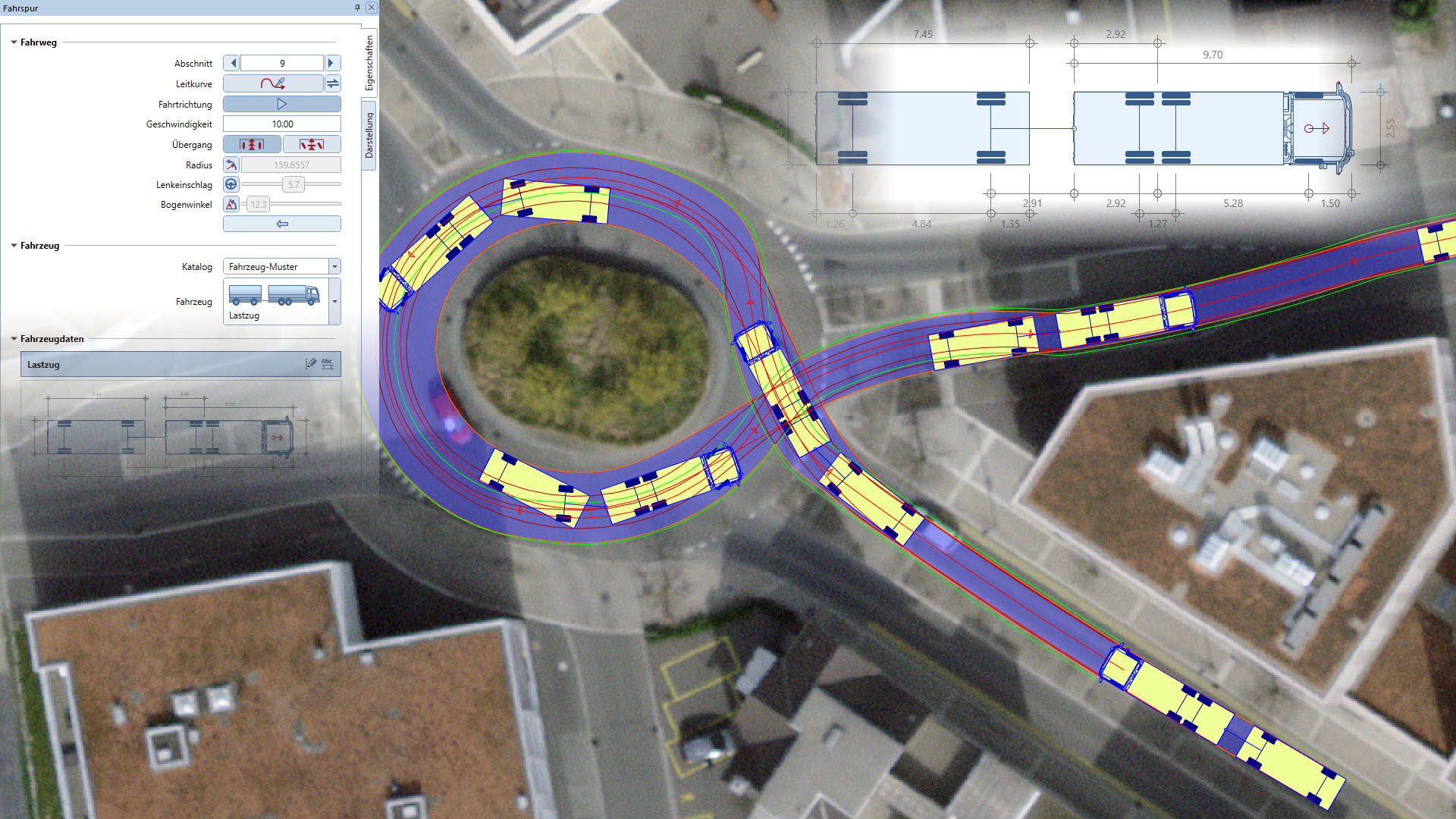

Fahrzeugtypen: Pkw, Lastzug, Sattelzug und Gelenkbus

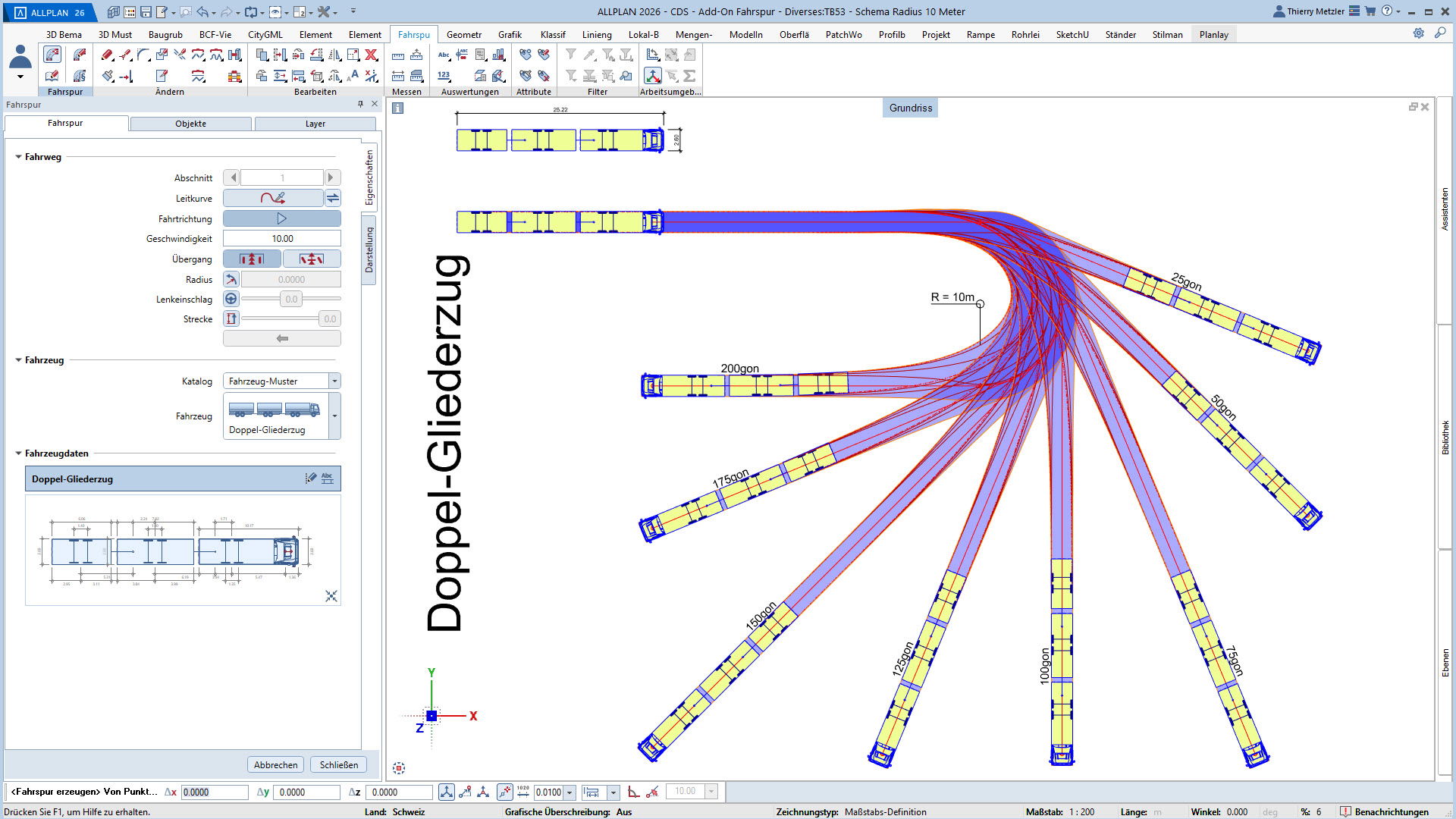

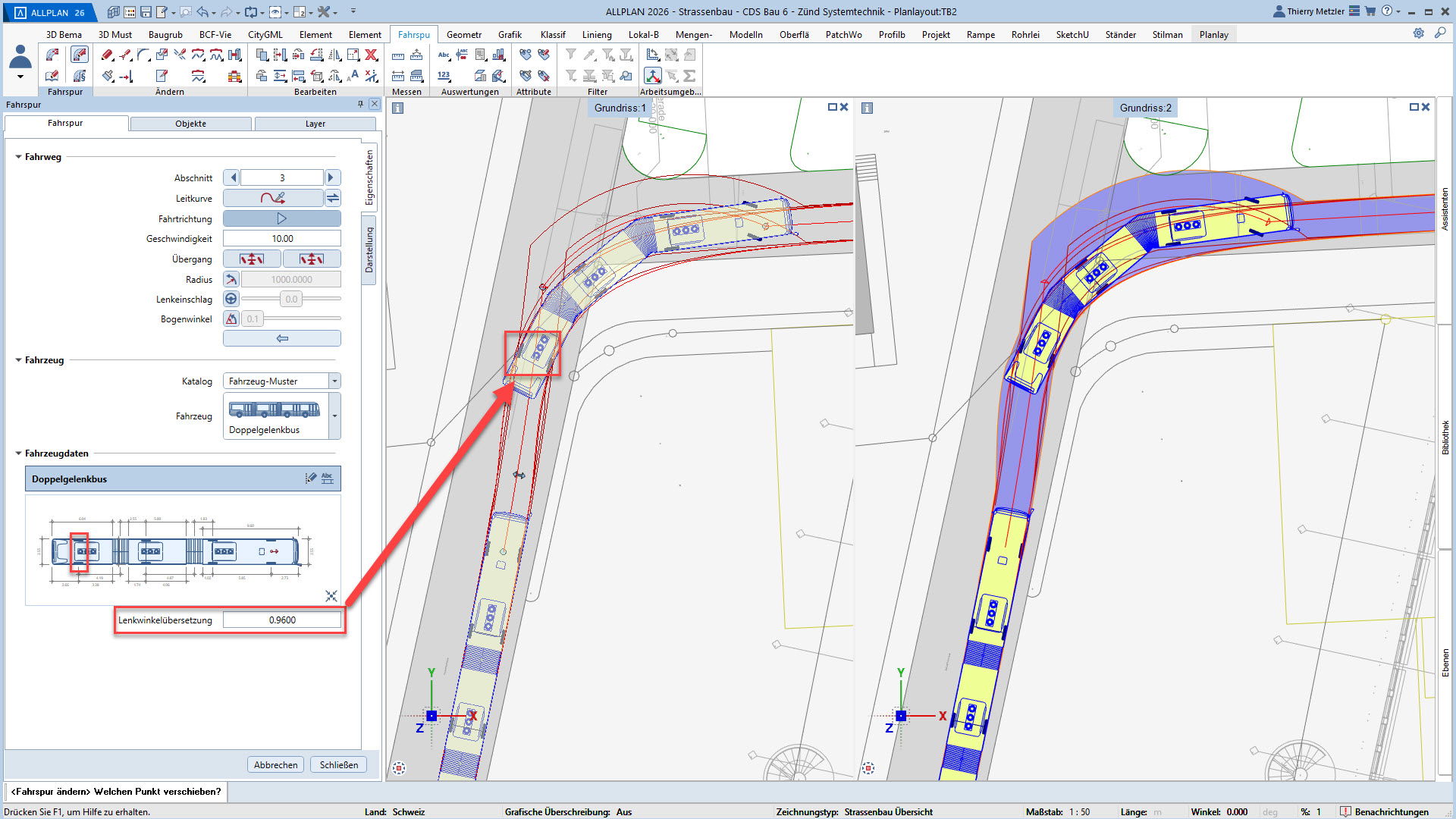

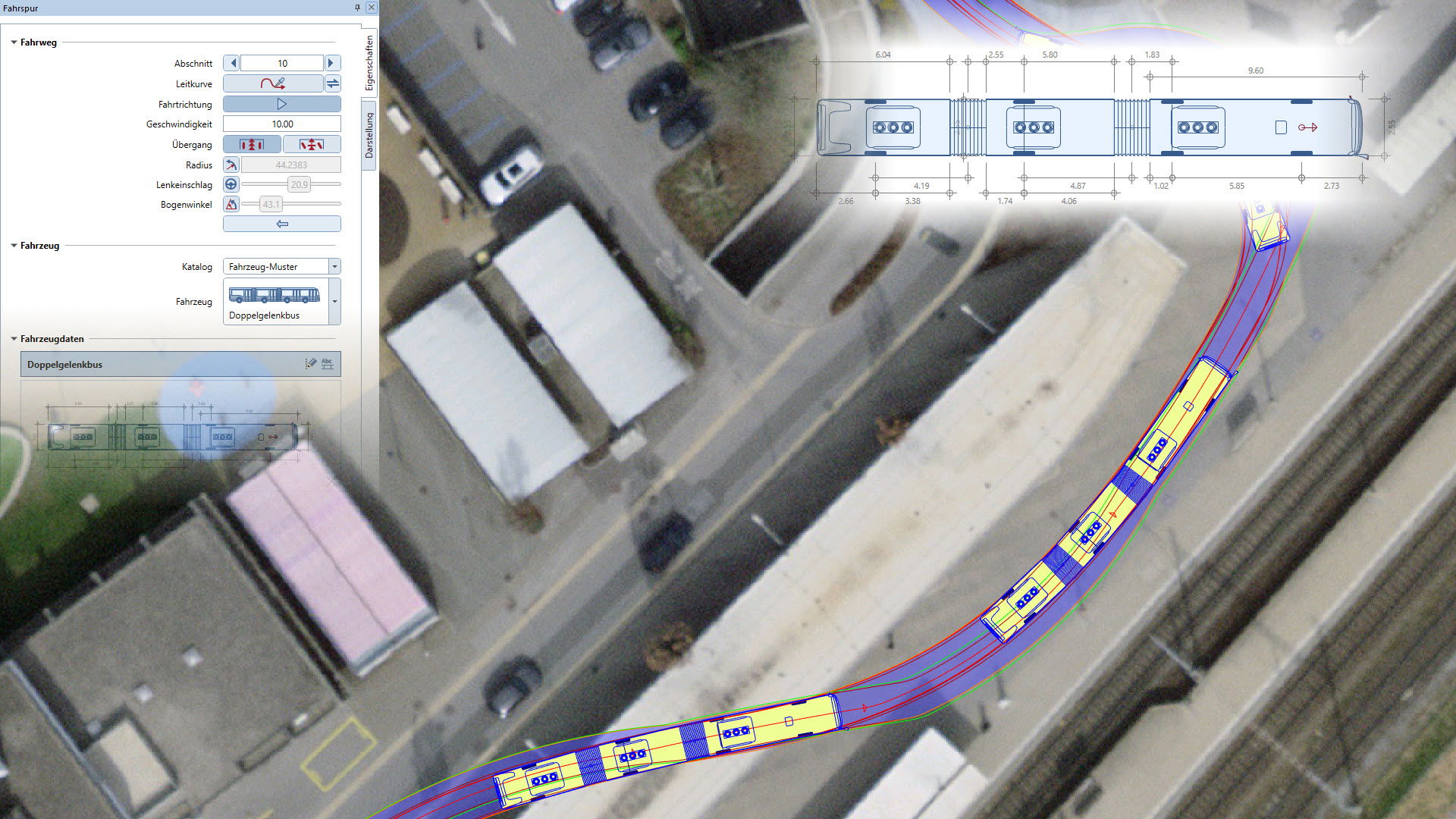

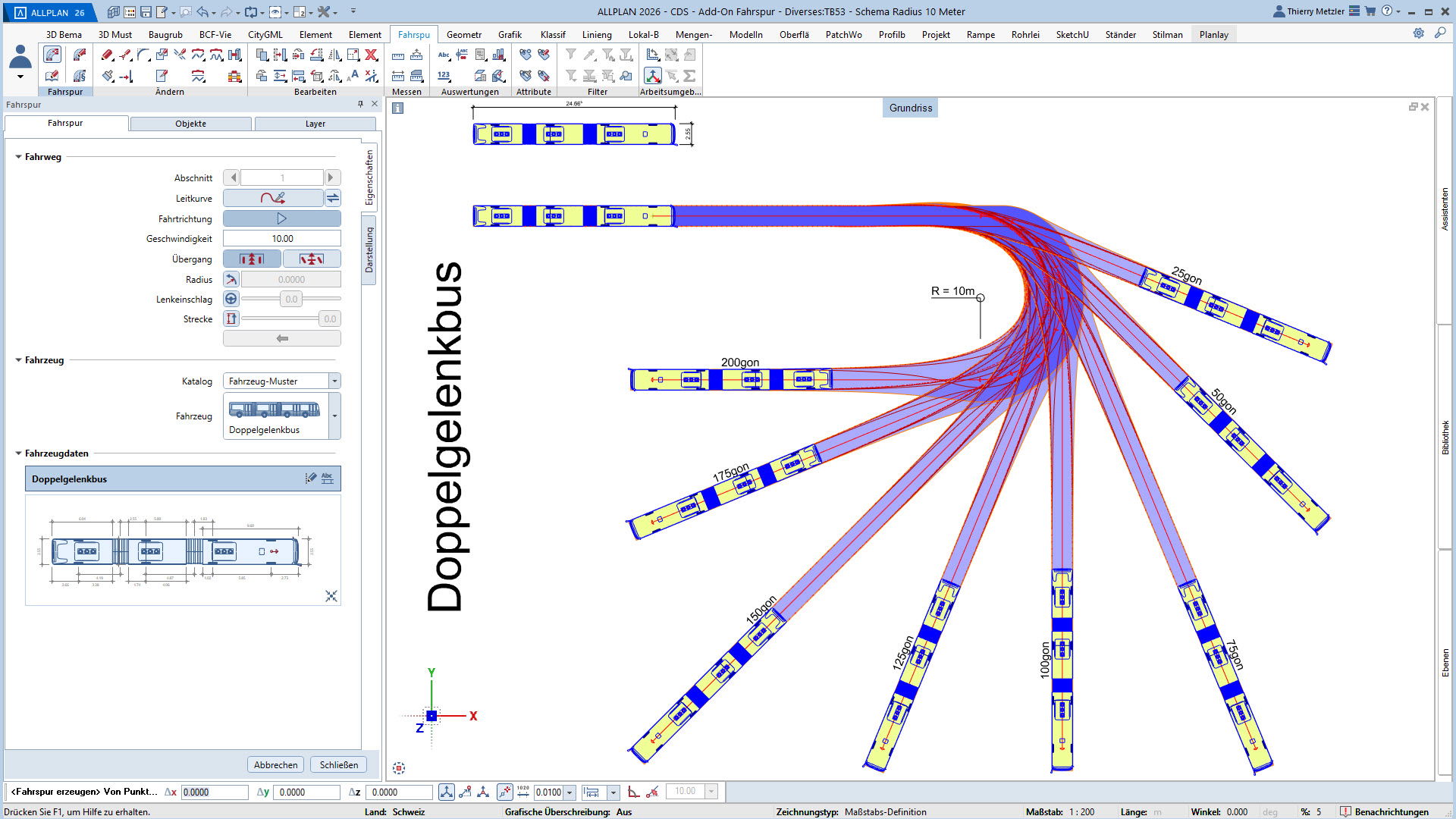

Doppel-Gliederzug und Doppelgelenkbus

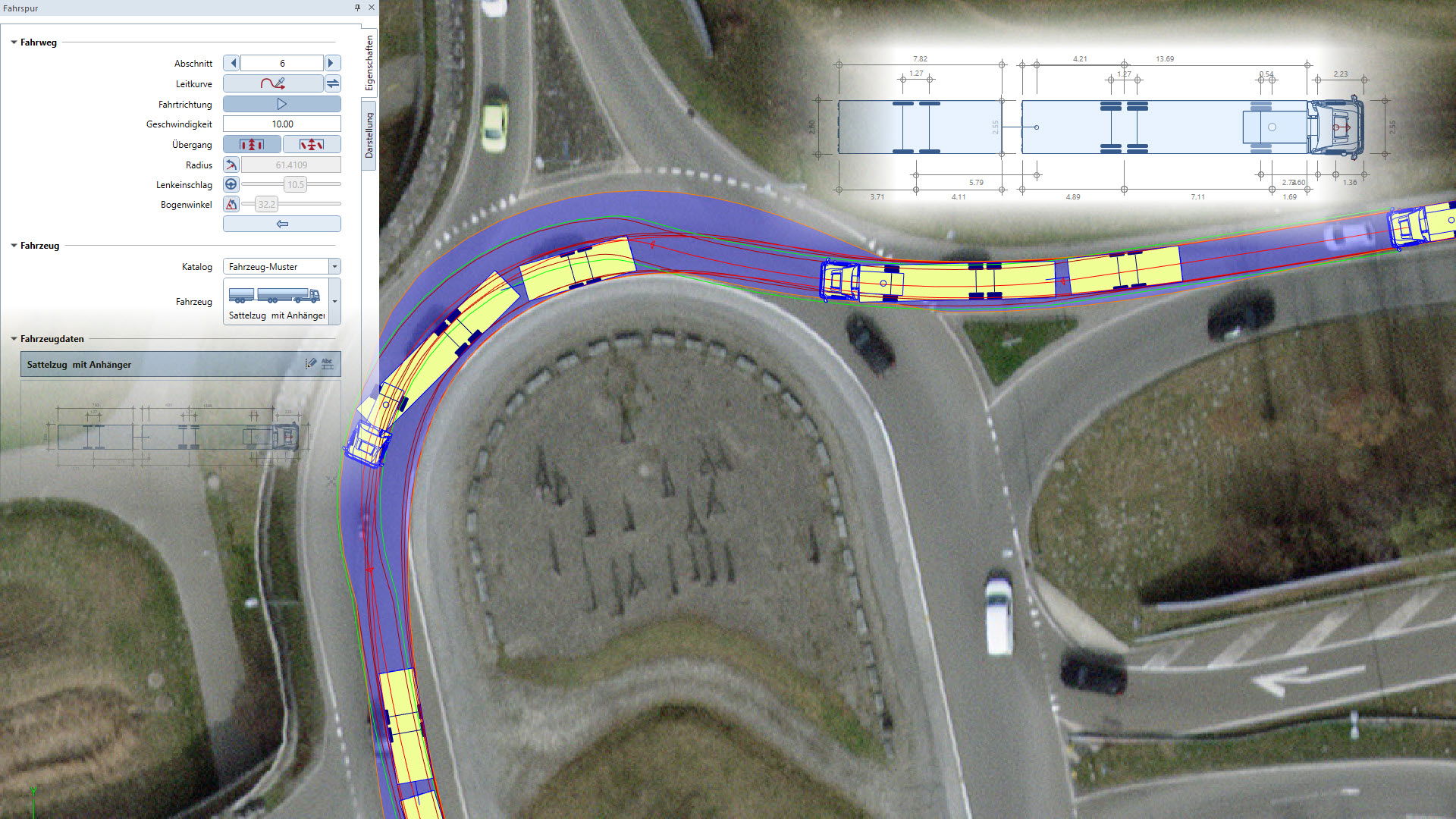

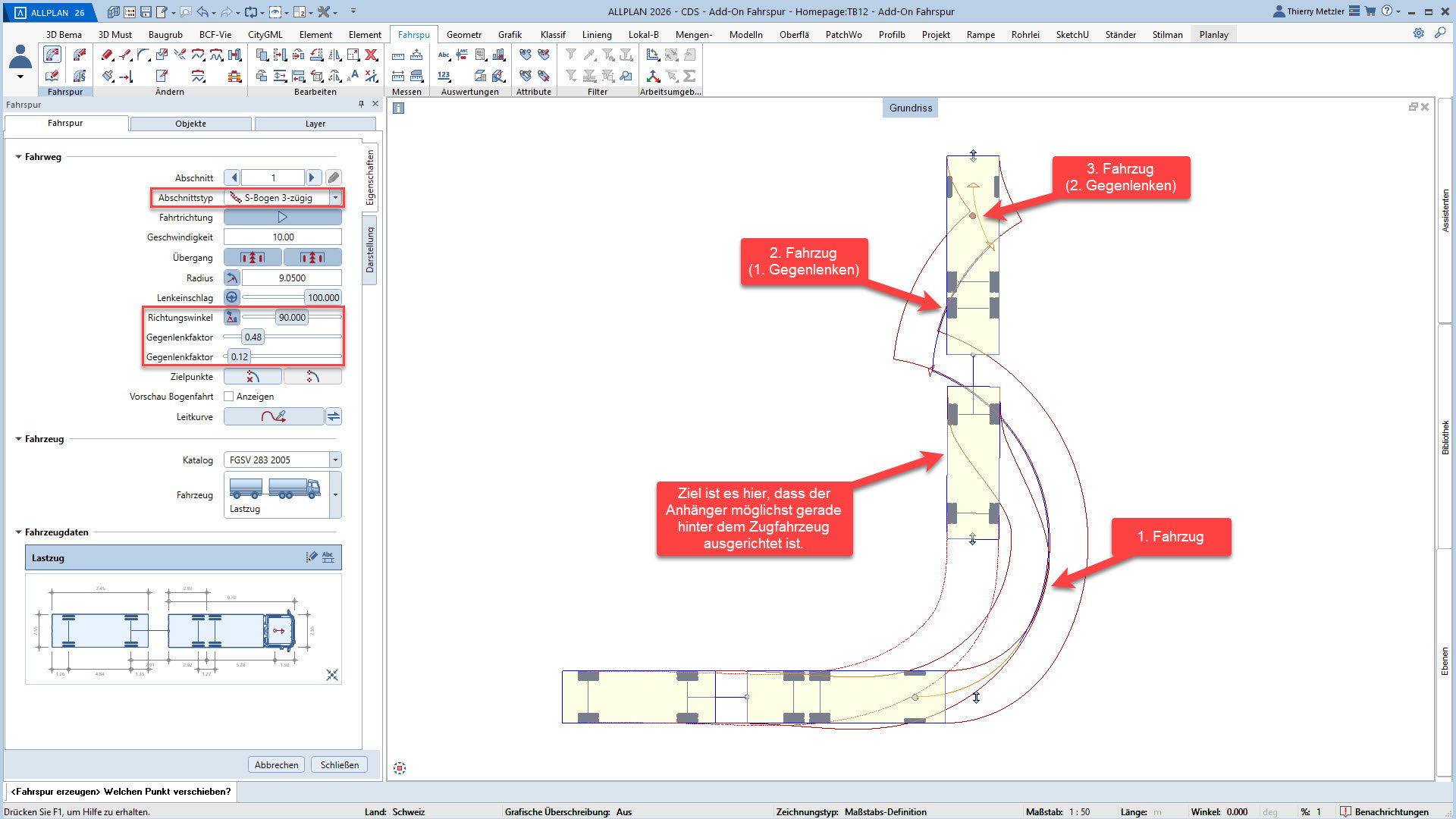

Sattelzug mit Anhänger und LKW mit Dolly und Sattelauflieger

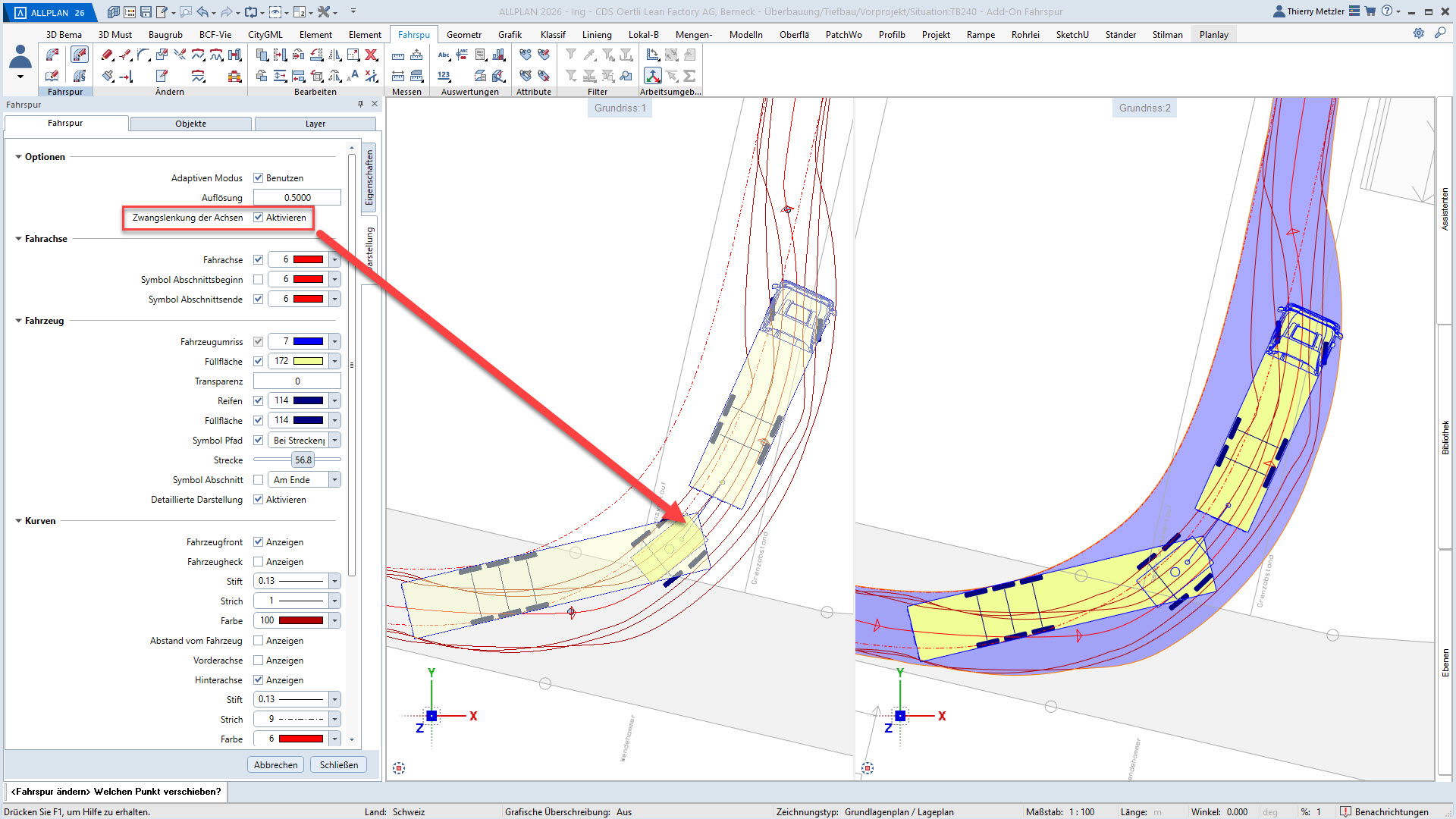

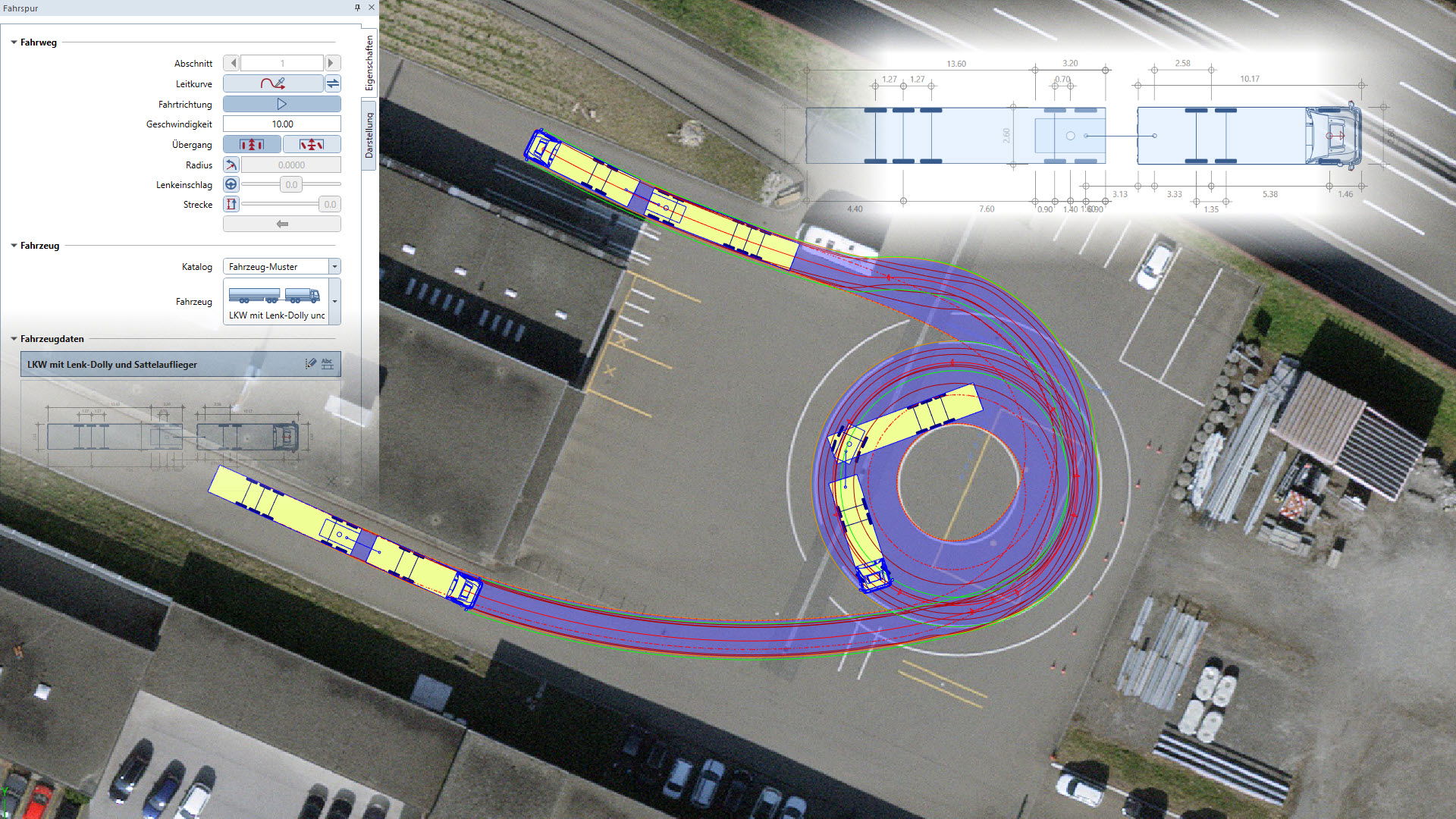

LKW mit Lenk-Dolly und Sattelauflieger
Baufahrzeuge: Betonmischer und Muldenkipper

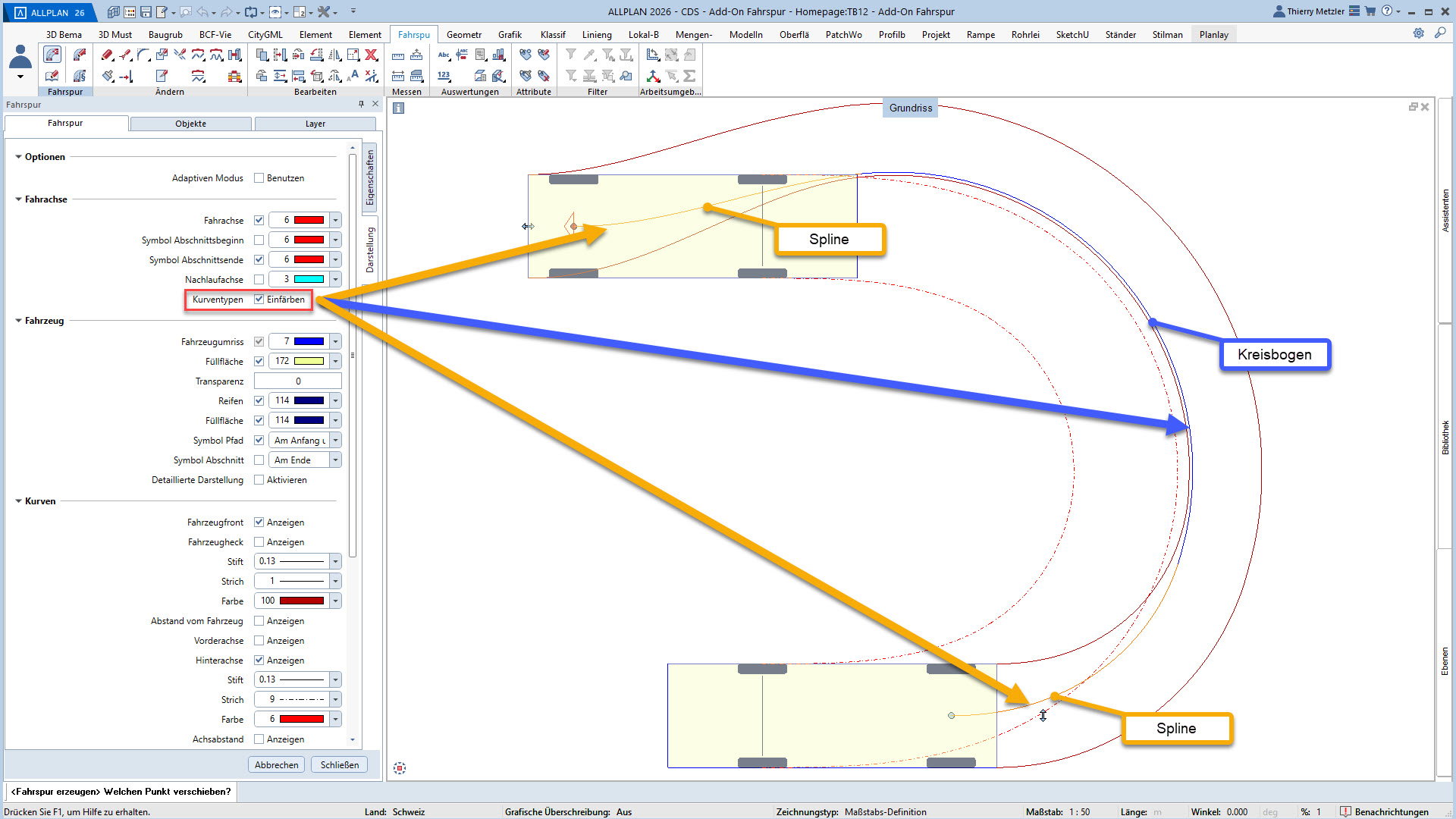

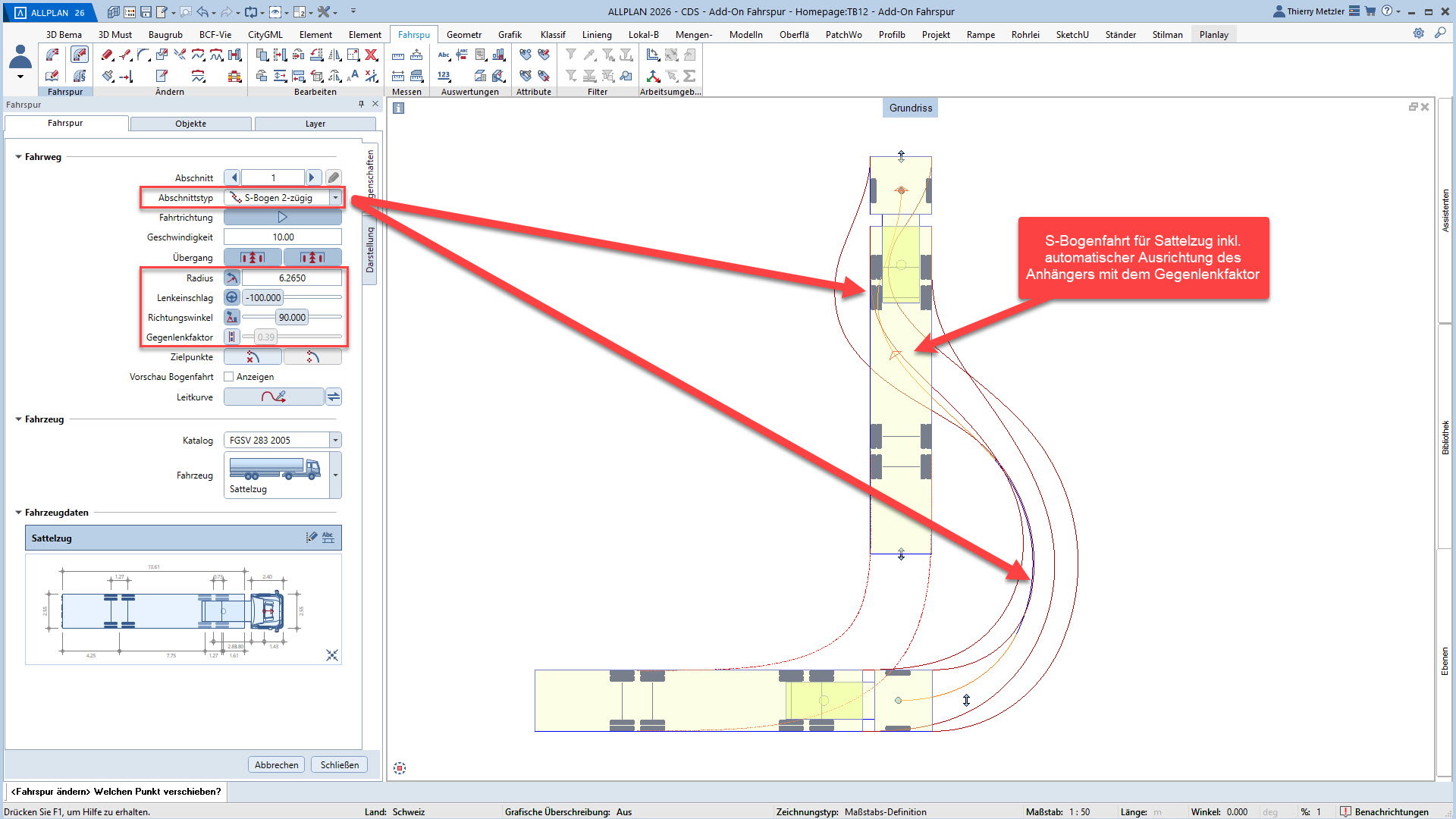

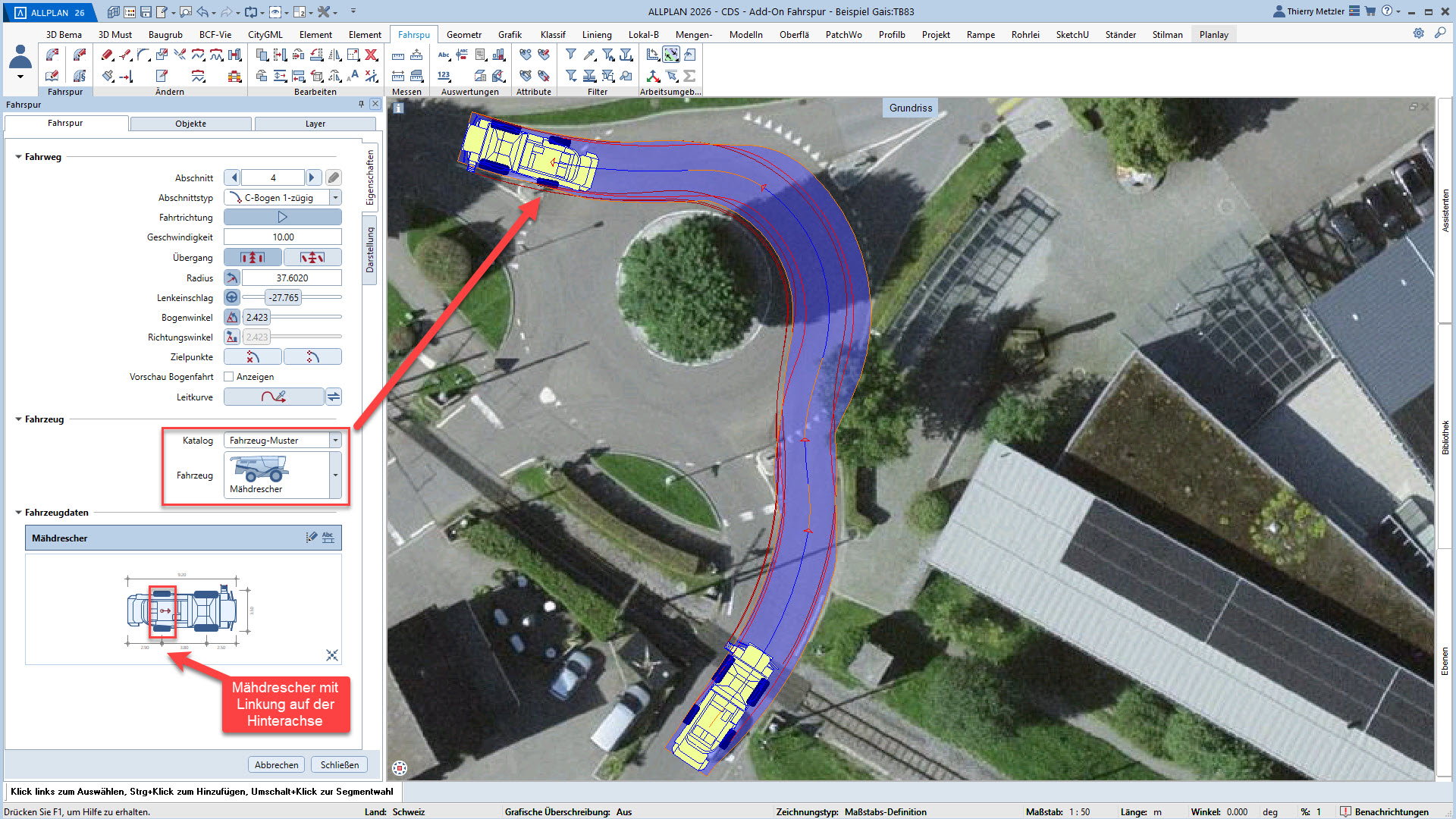

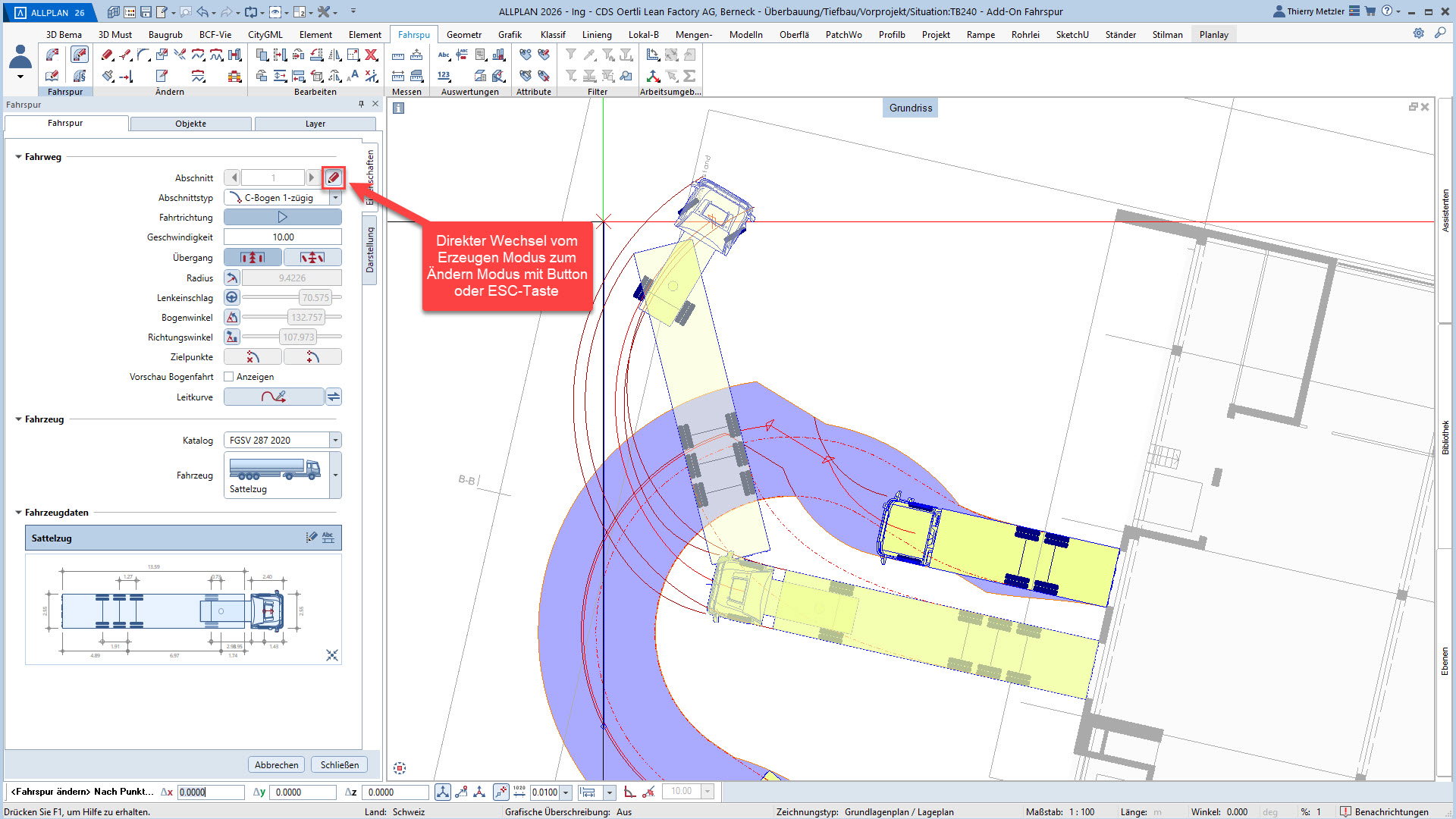

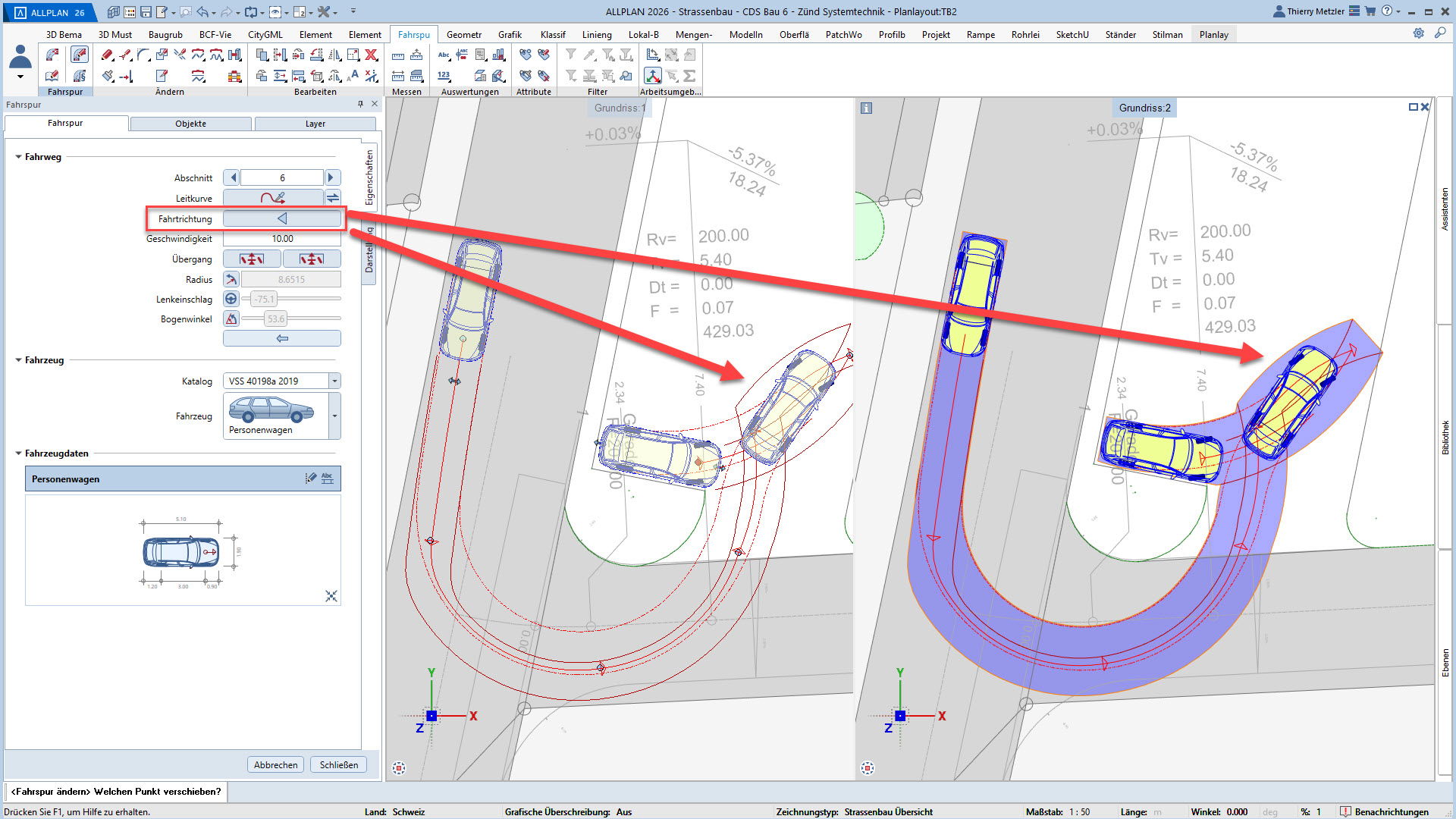

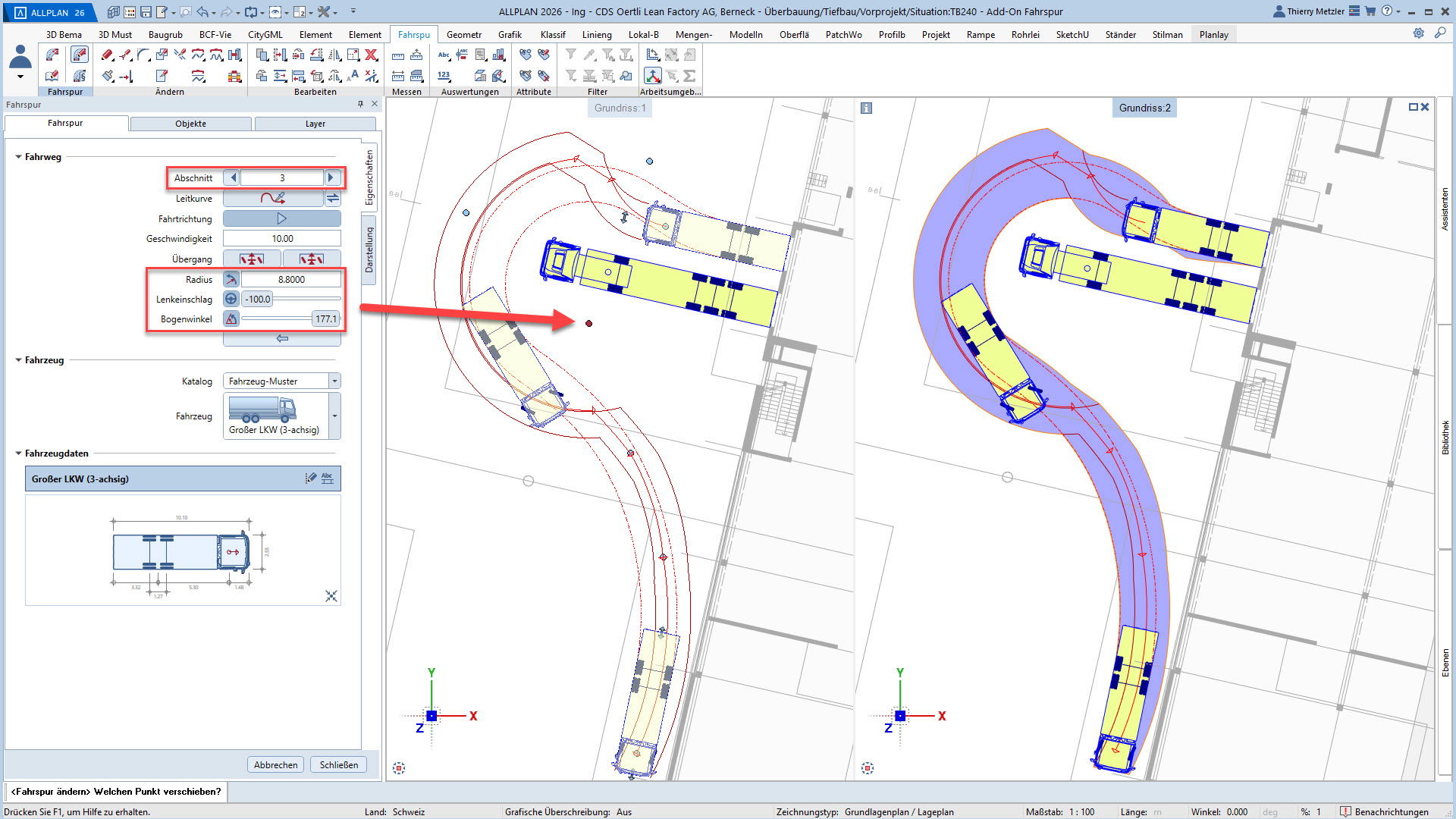

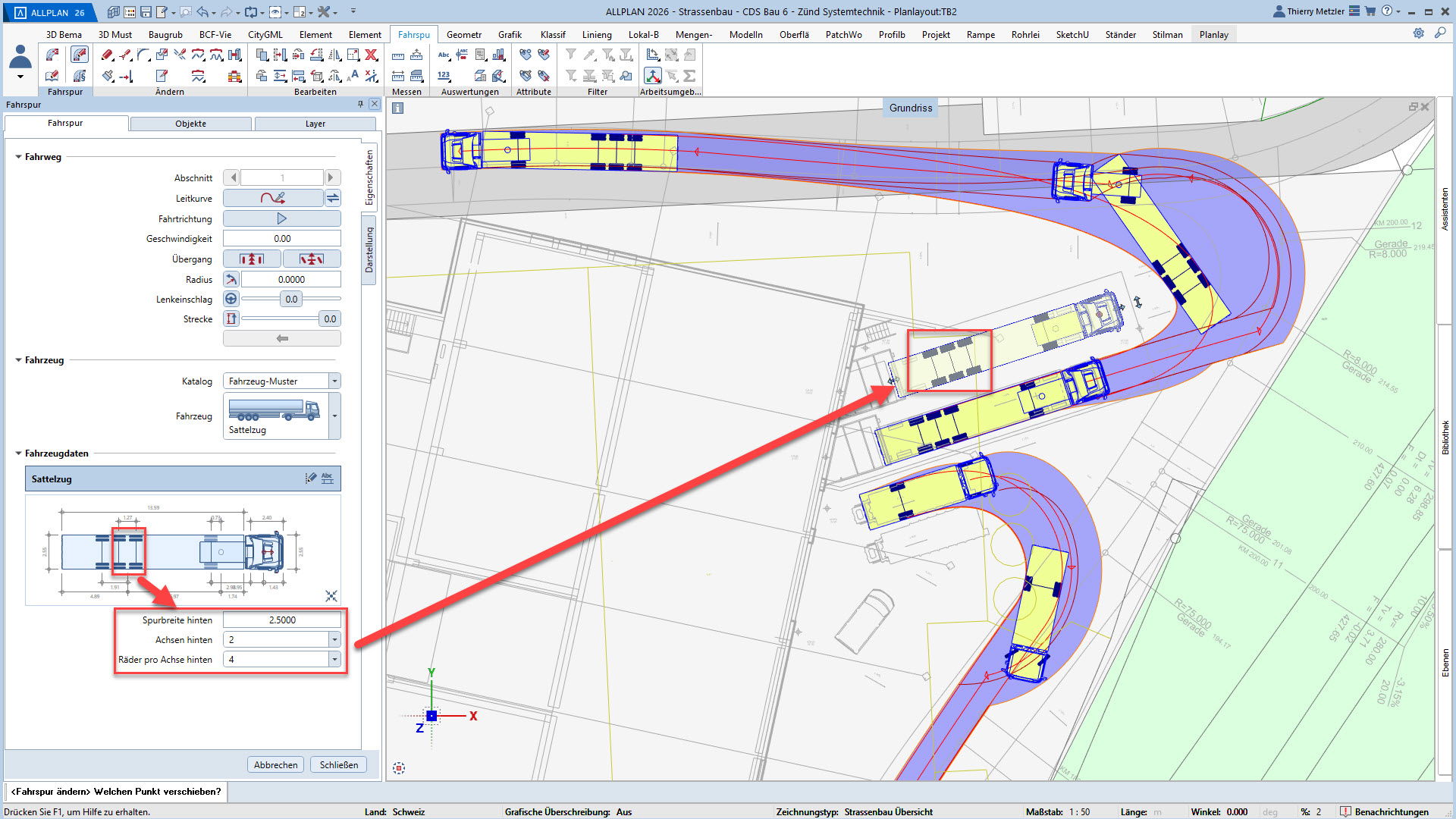

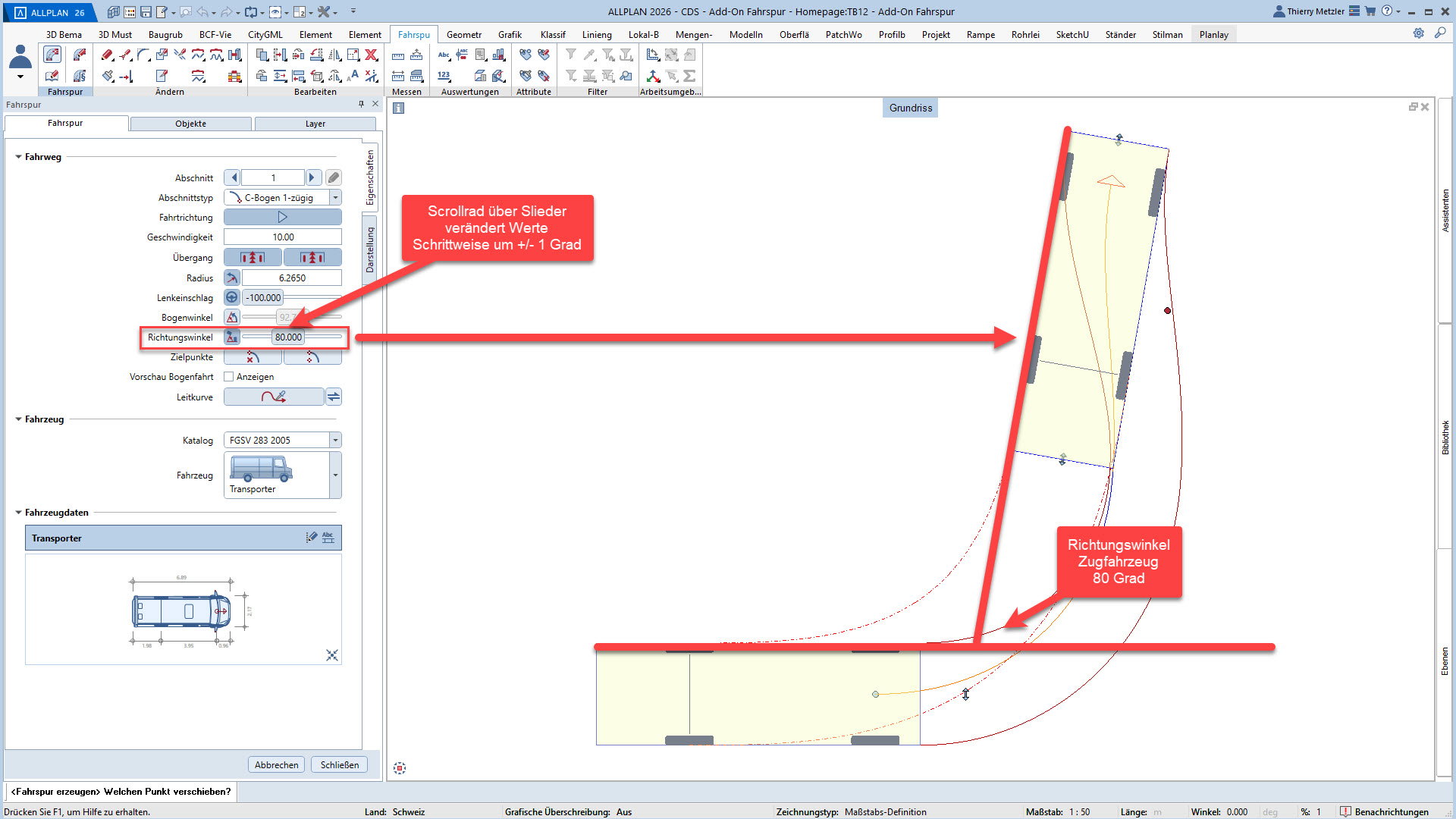

Dynamischer Fahrweg mit Griffen editierbar

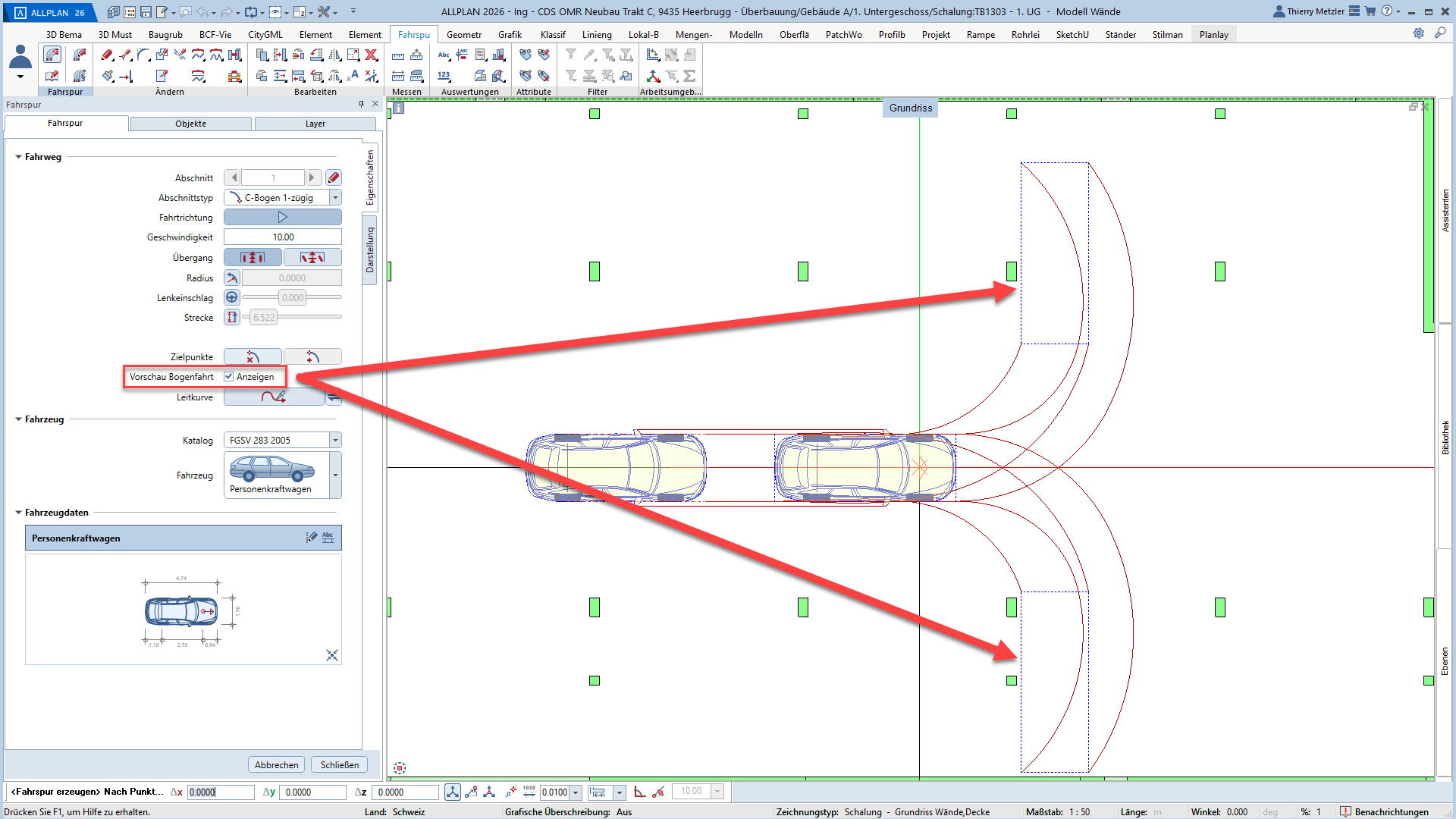

Fahrwegberechnung mit interaktiver Vorschau
Fahren entlang einer vordefinierte Achse/Pfad

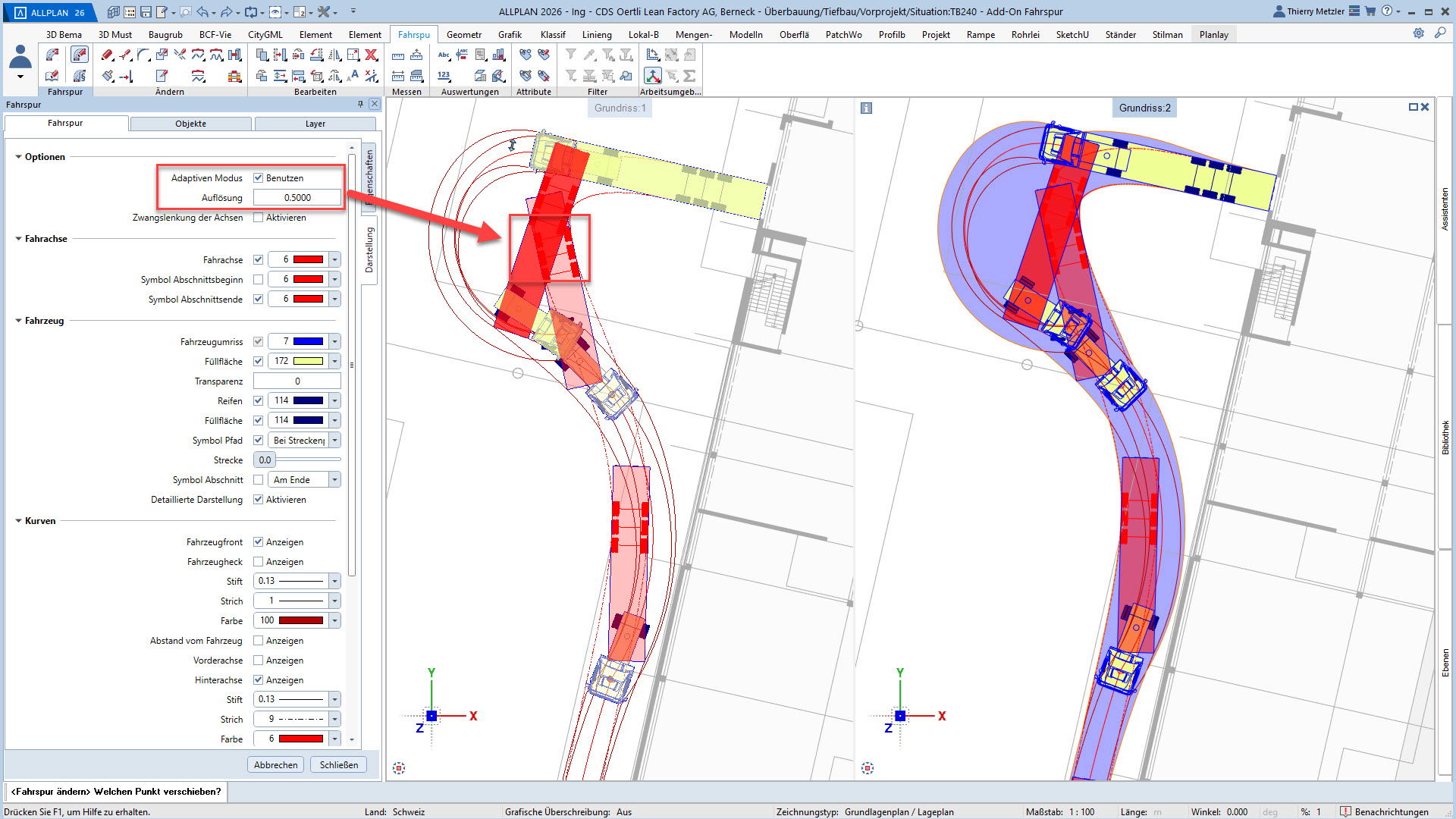

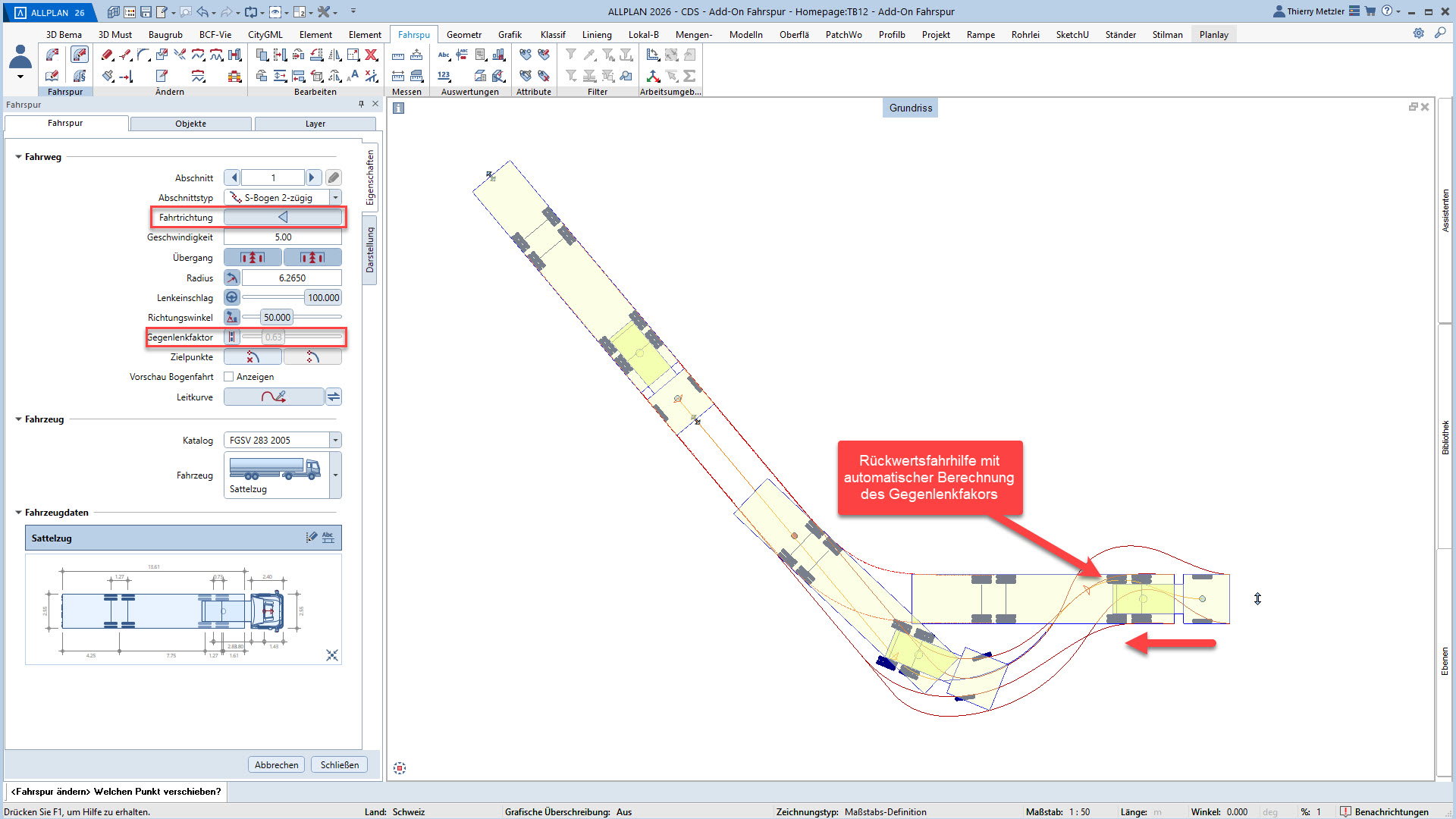

Vorwärts- und Rückwärtsfahrten inkl. Lenküberprüfung

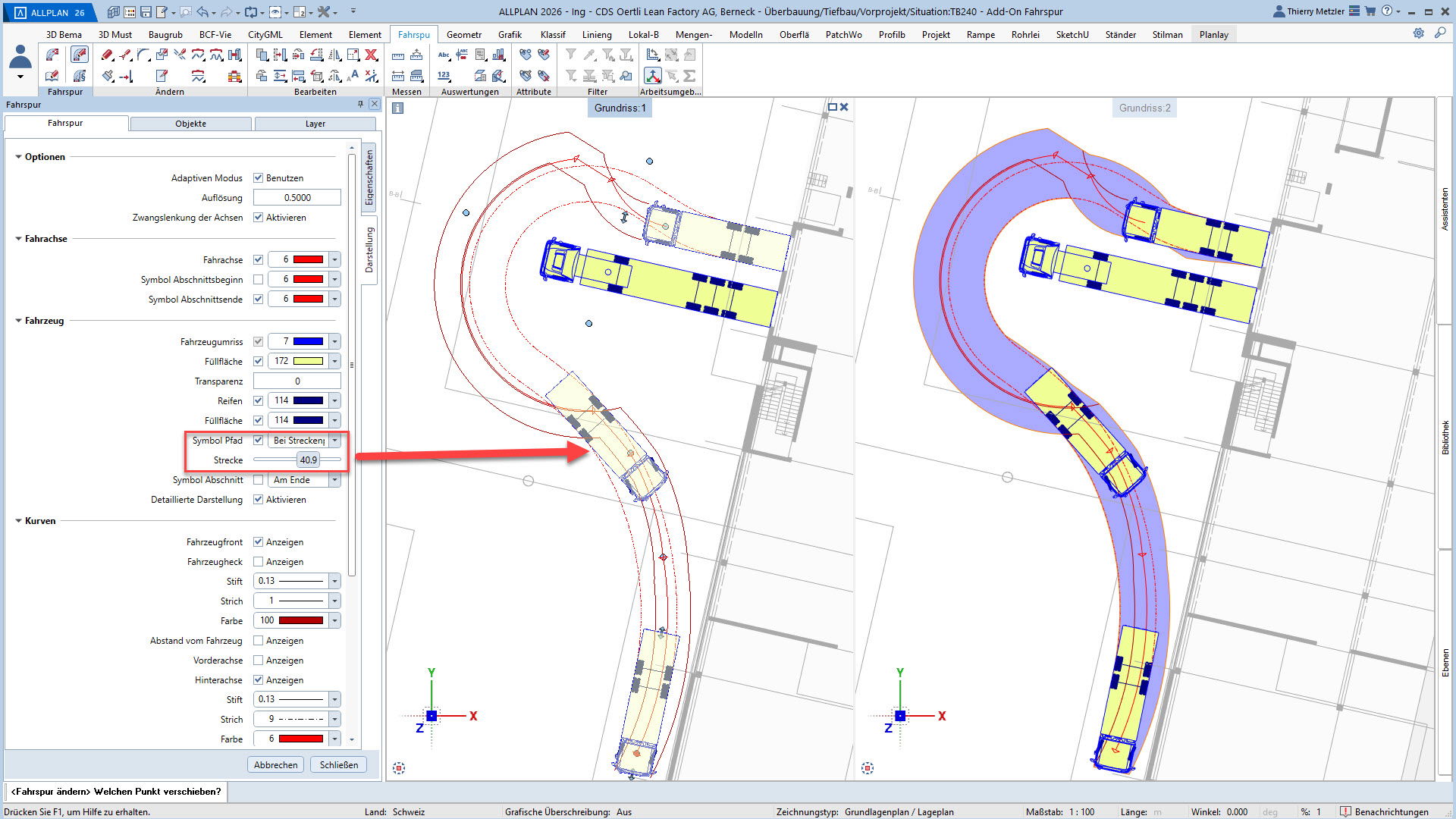

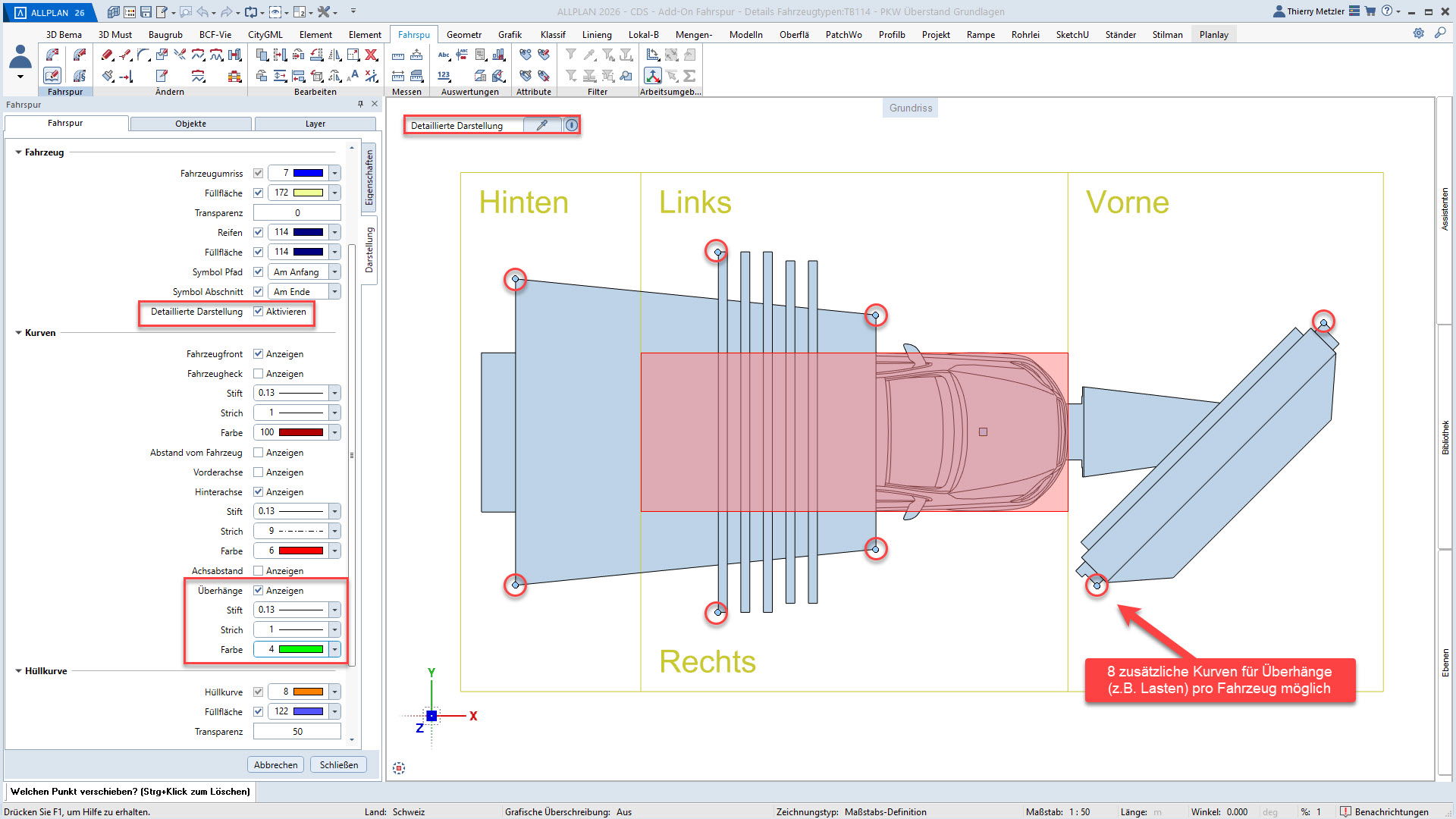

Fahrzeugumrisse, Reifen und Hüllkurven
Kurven für Fahrzeugfront und Fahrzeugheck
Kurven für Vorder- und Hinterachse
Kurven für Abstand zum Fahrzeug
Kurven für Achsabstand

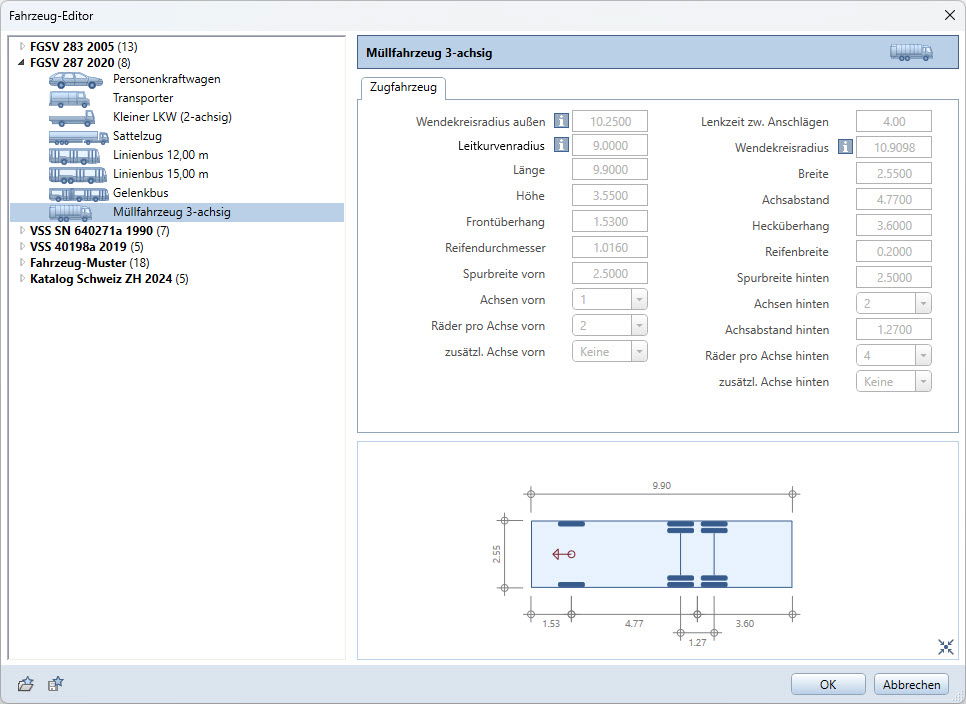

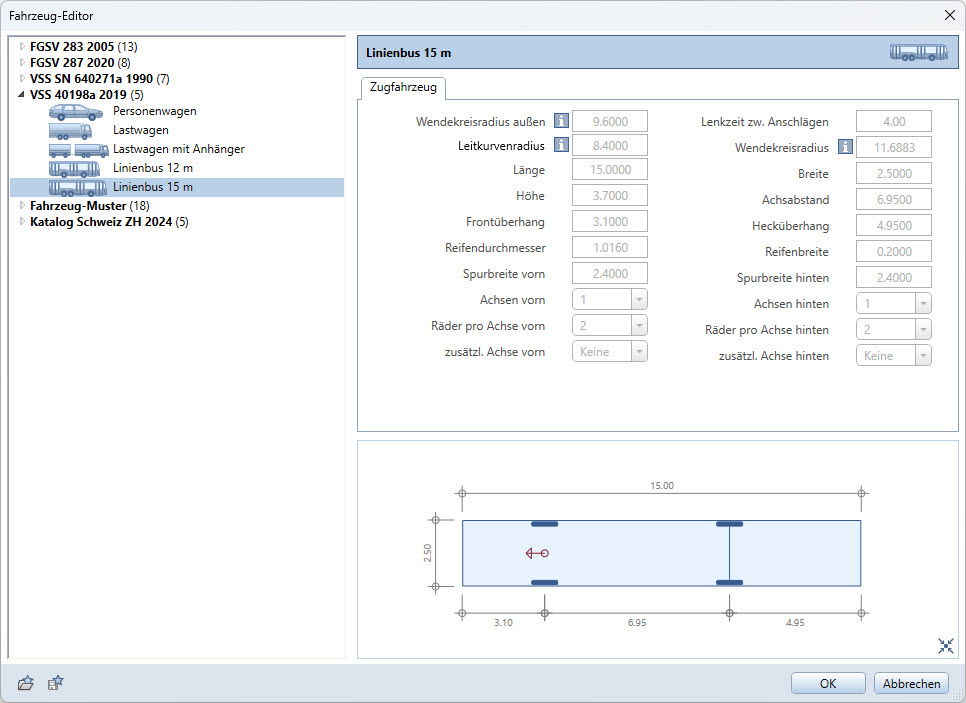

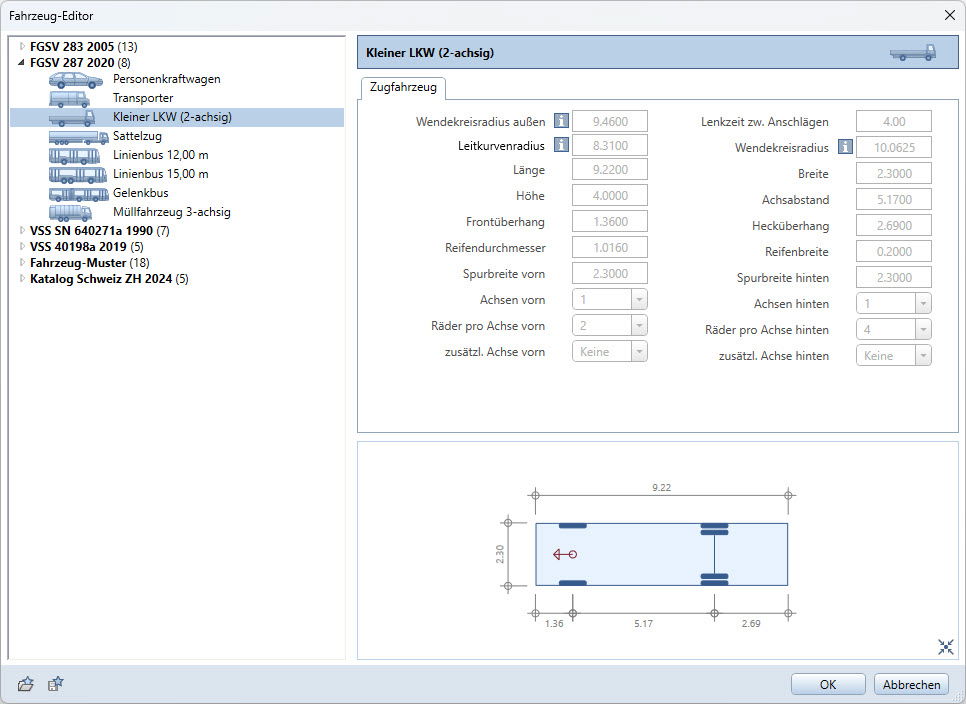

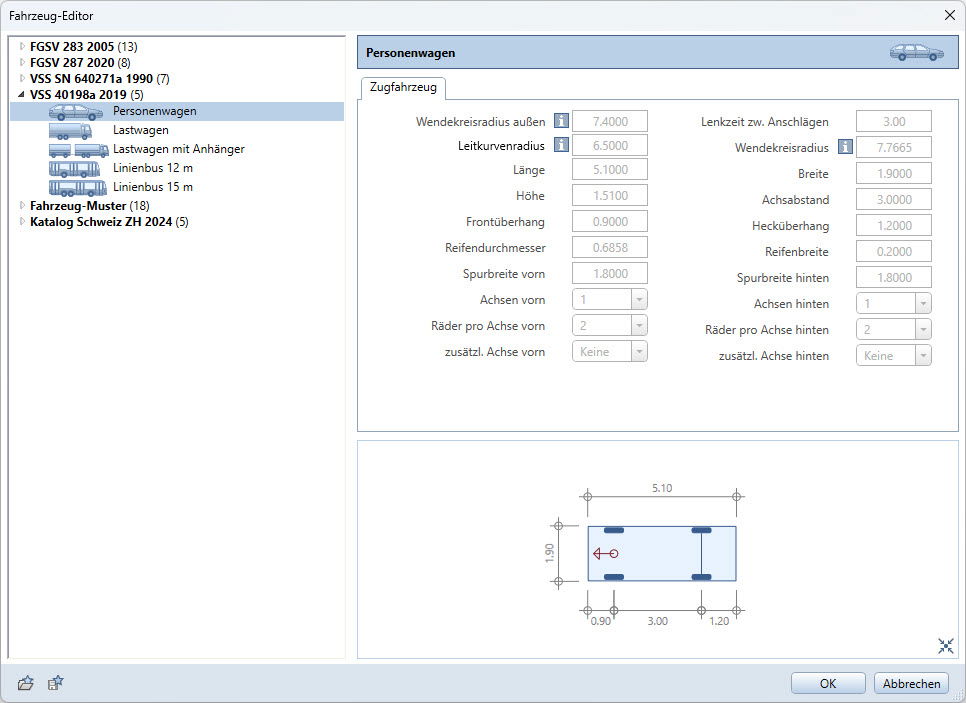

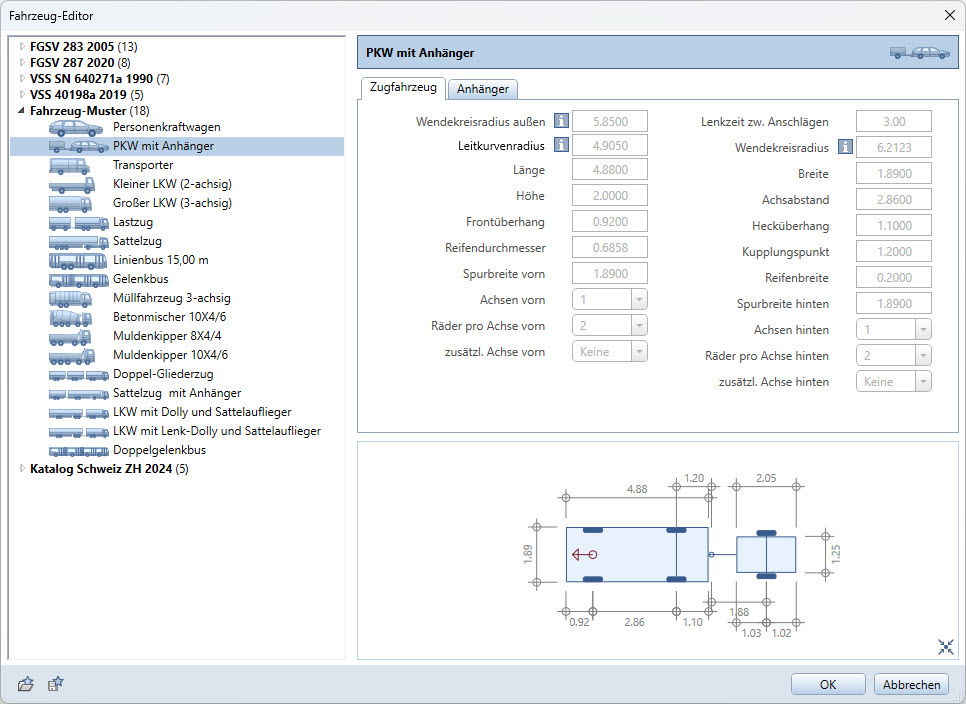

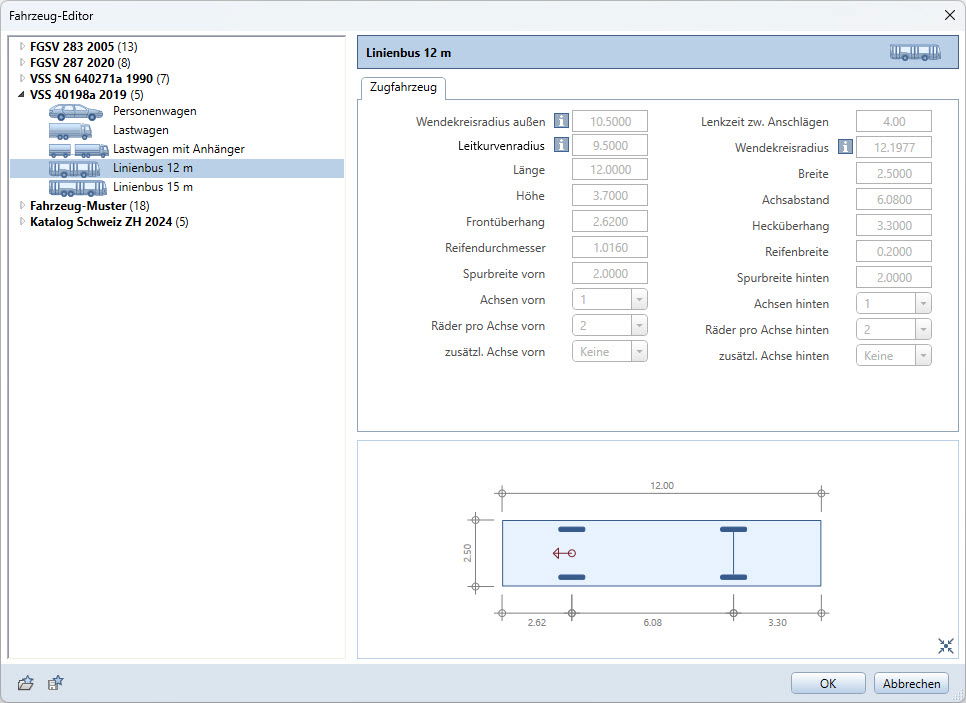

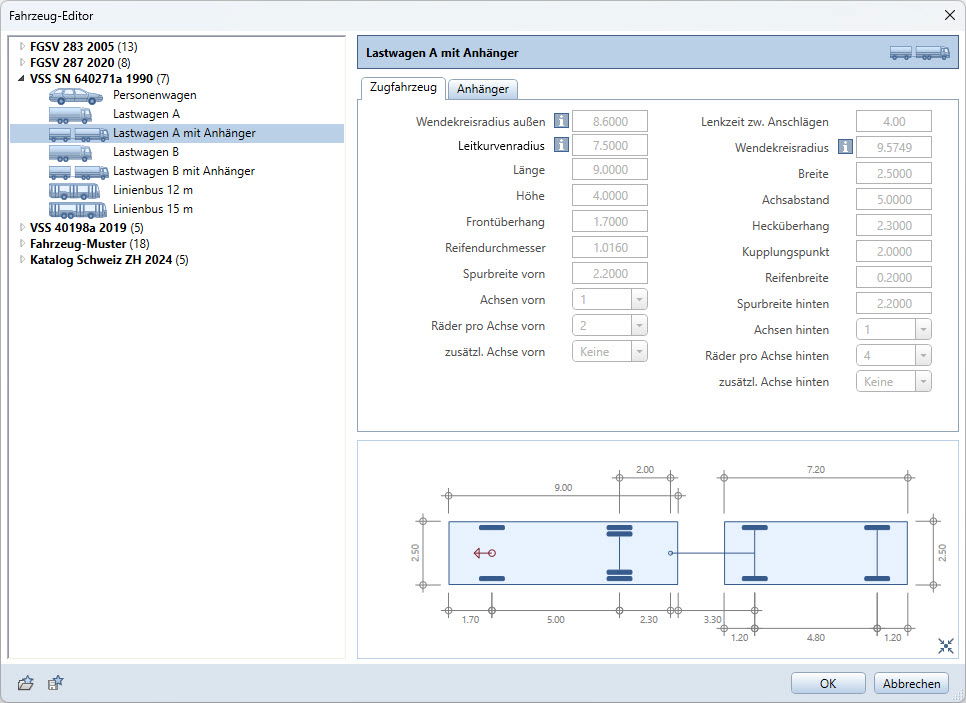

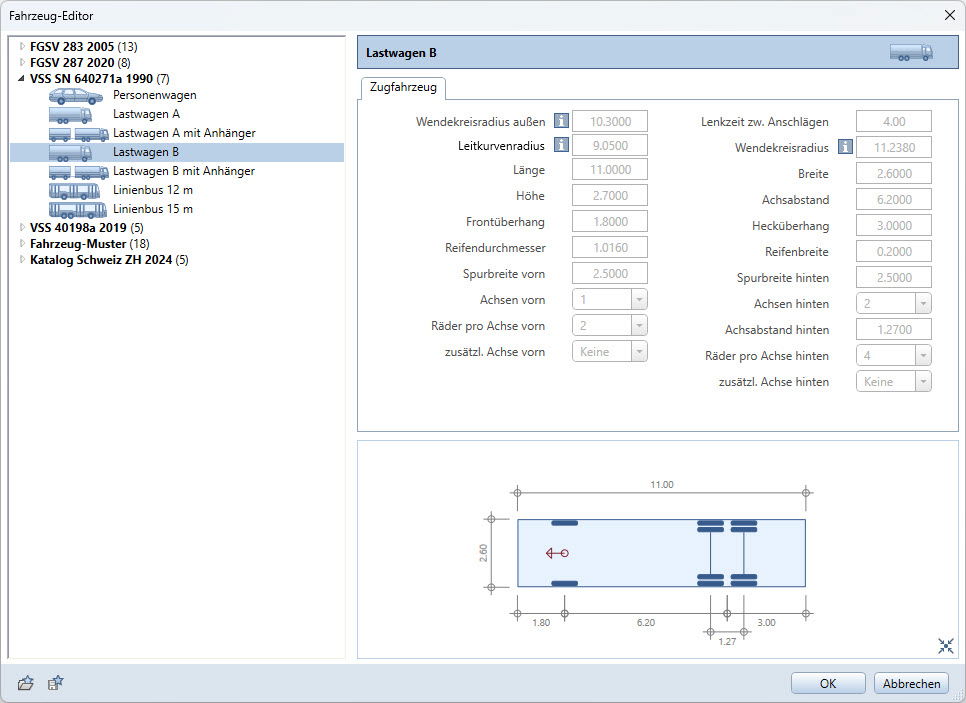

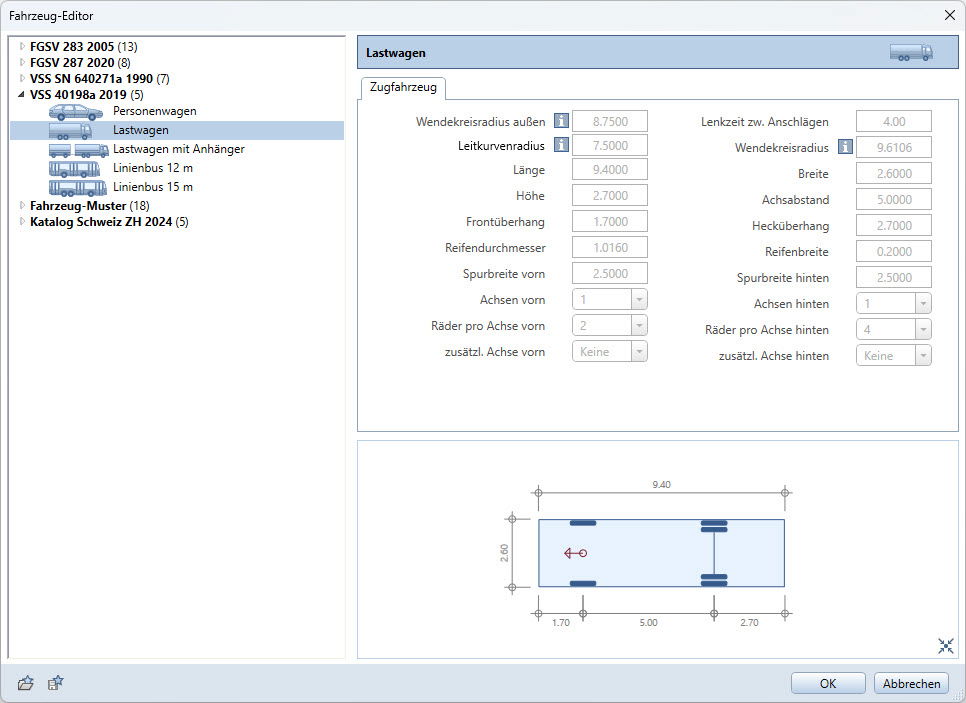

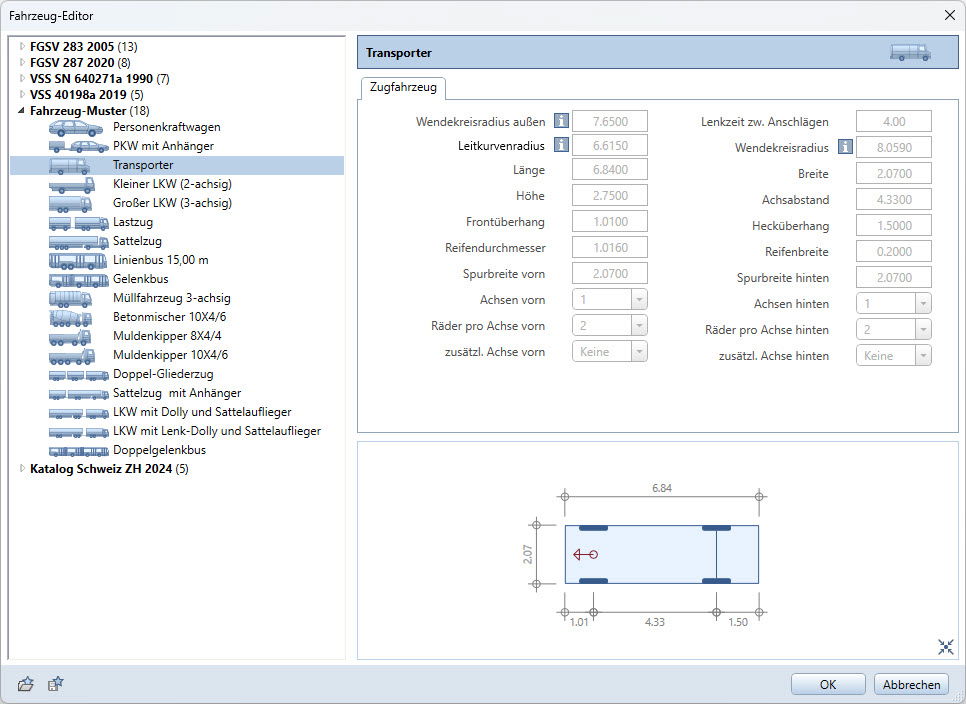

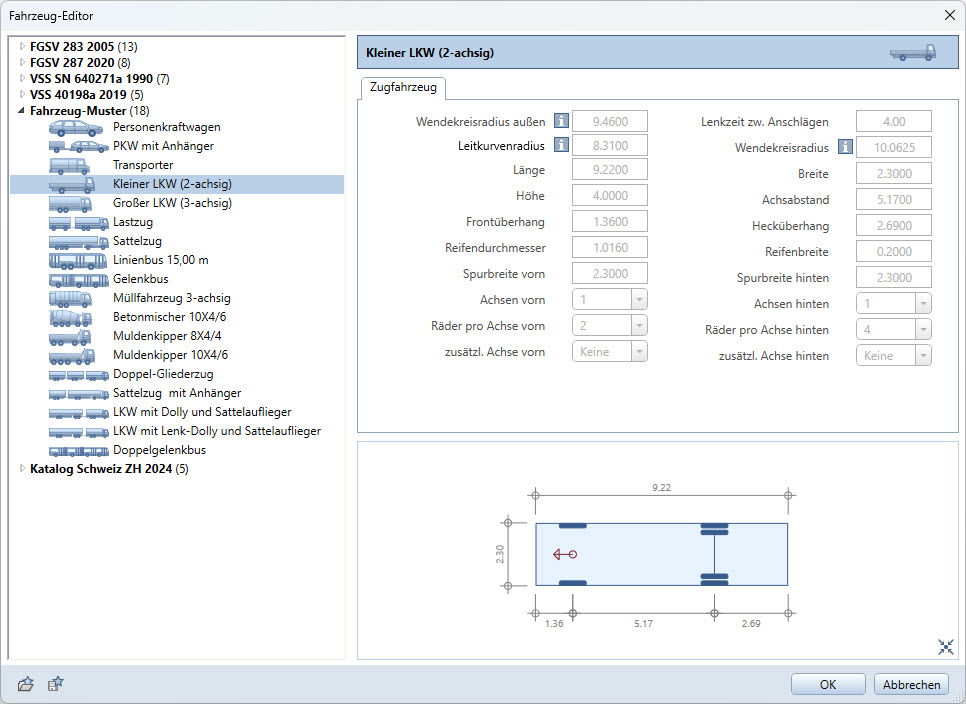

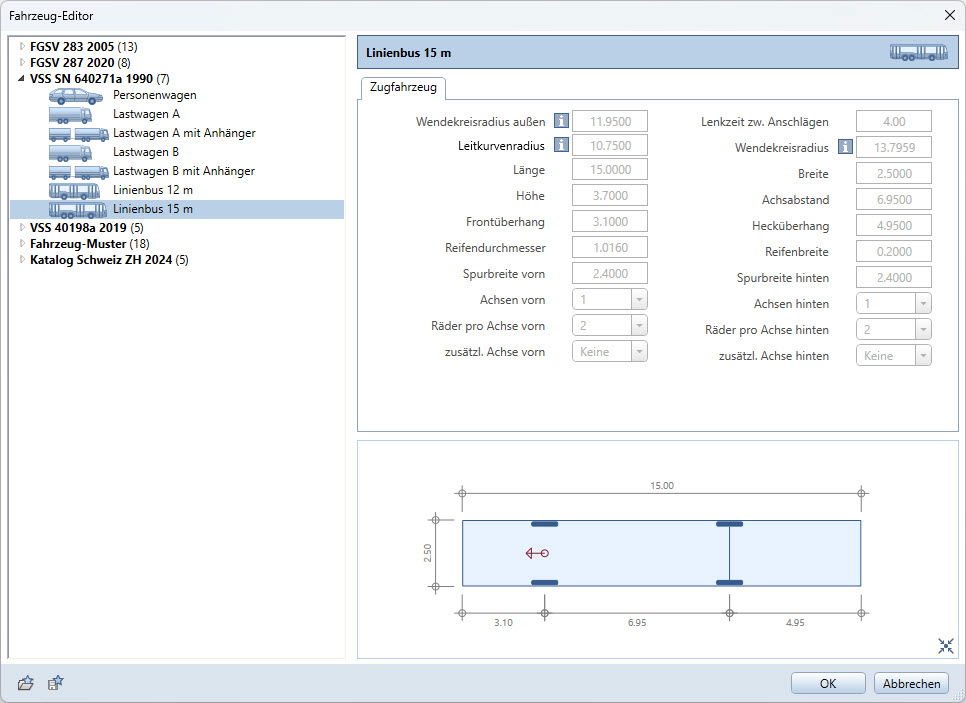

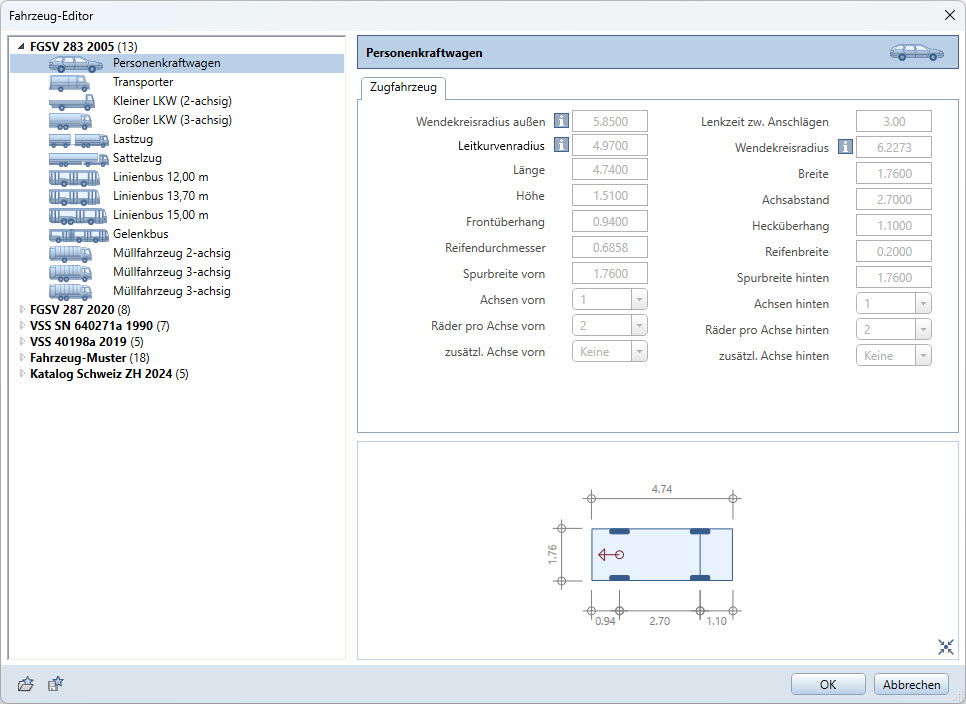

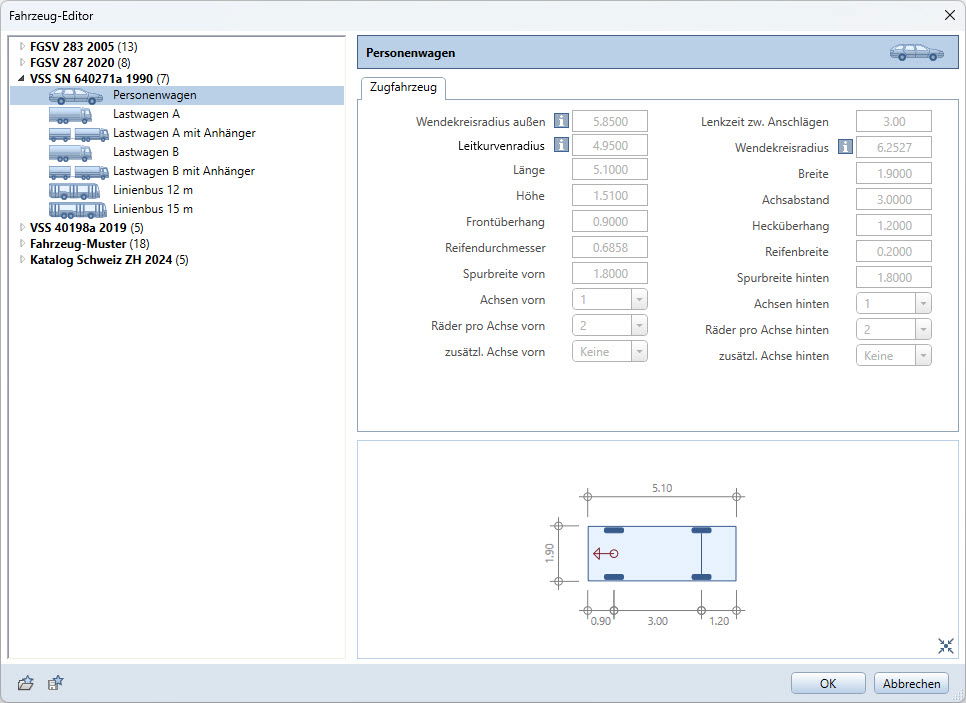

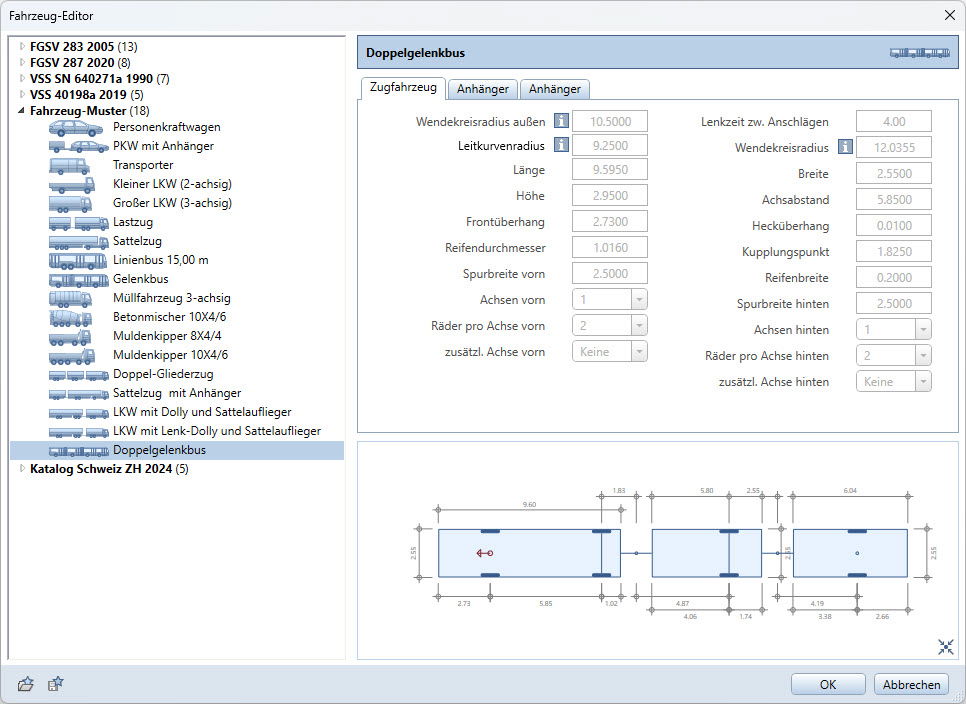

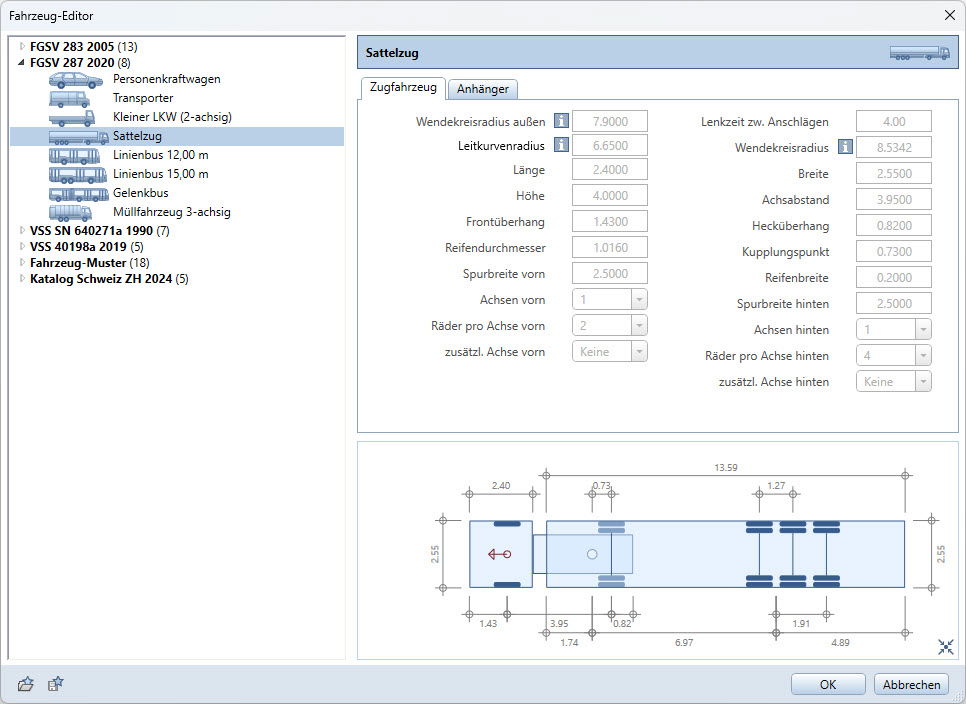

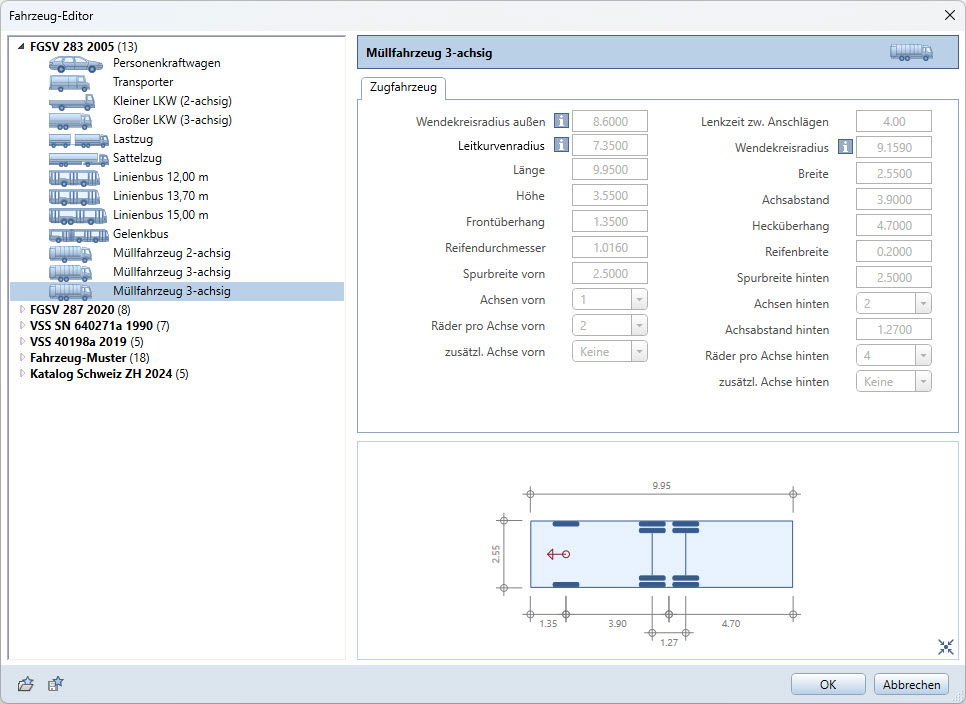

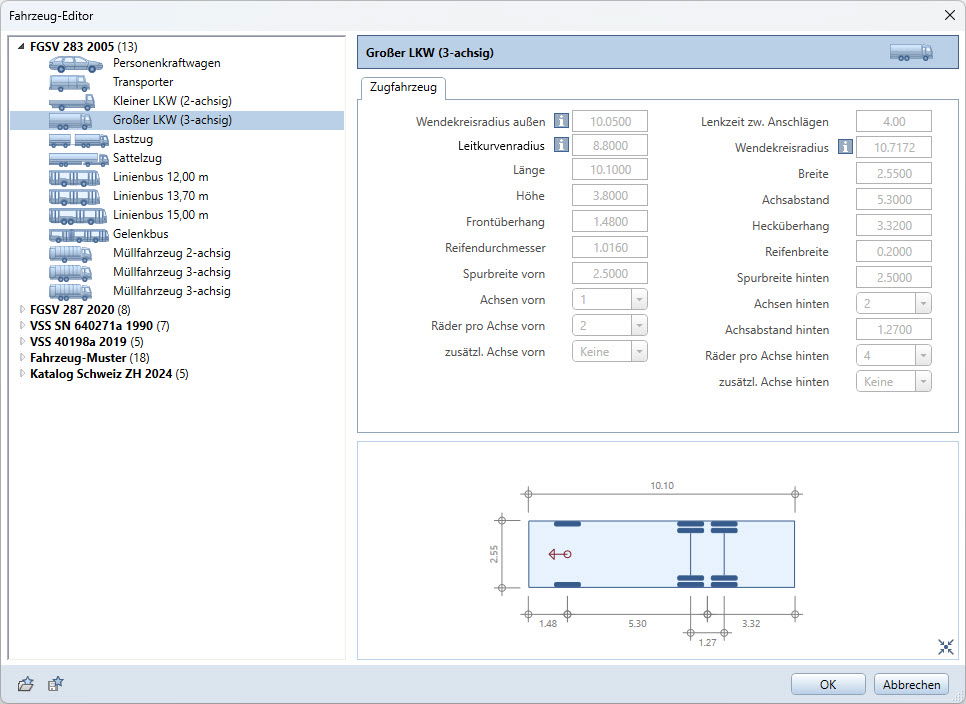

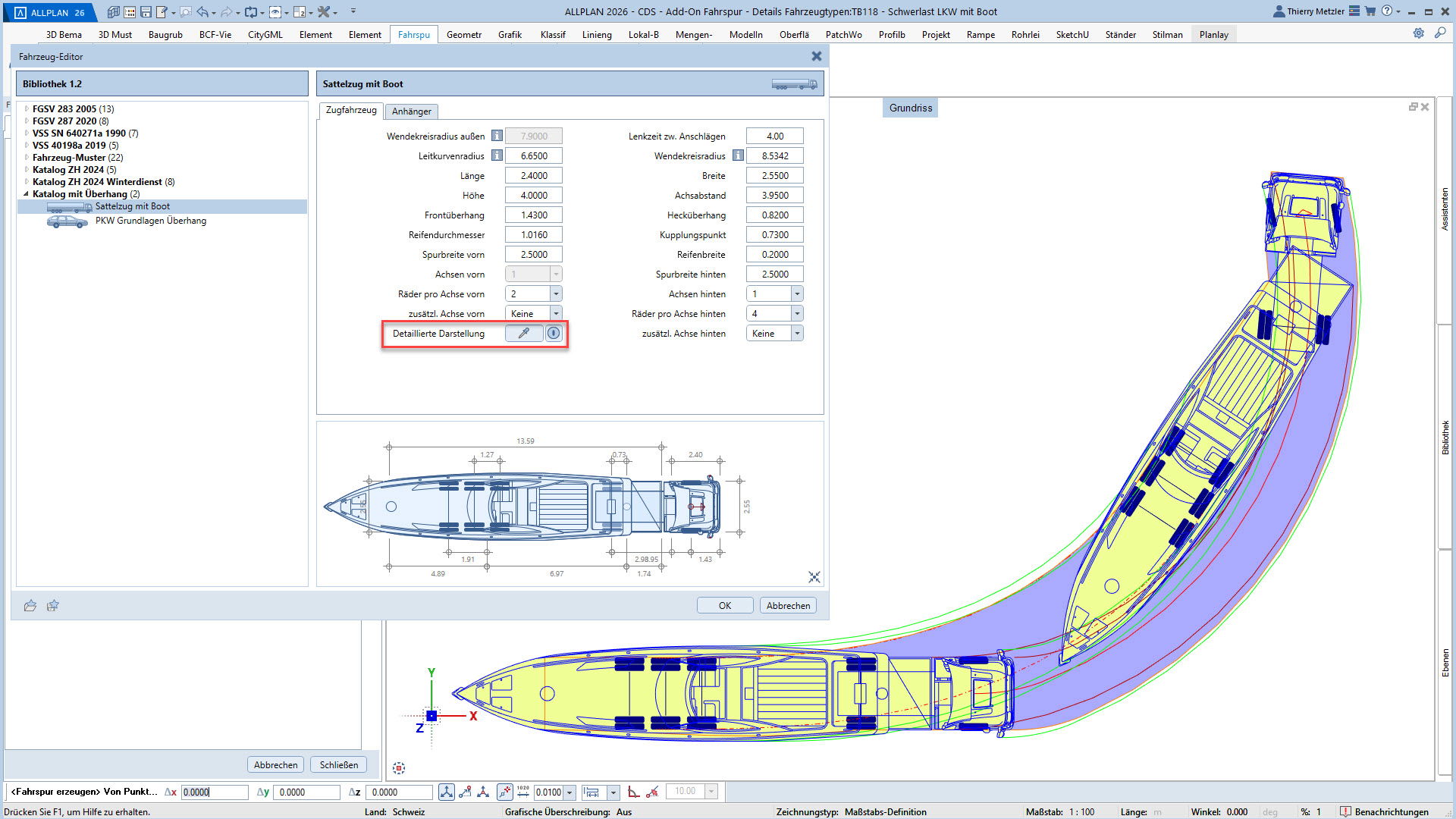

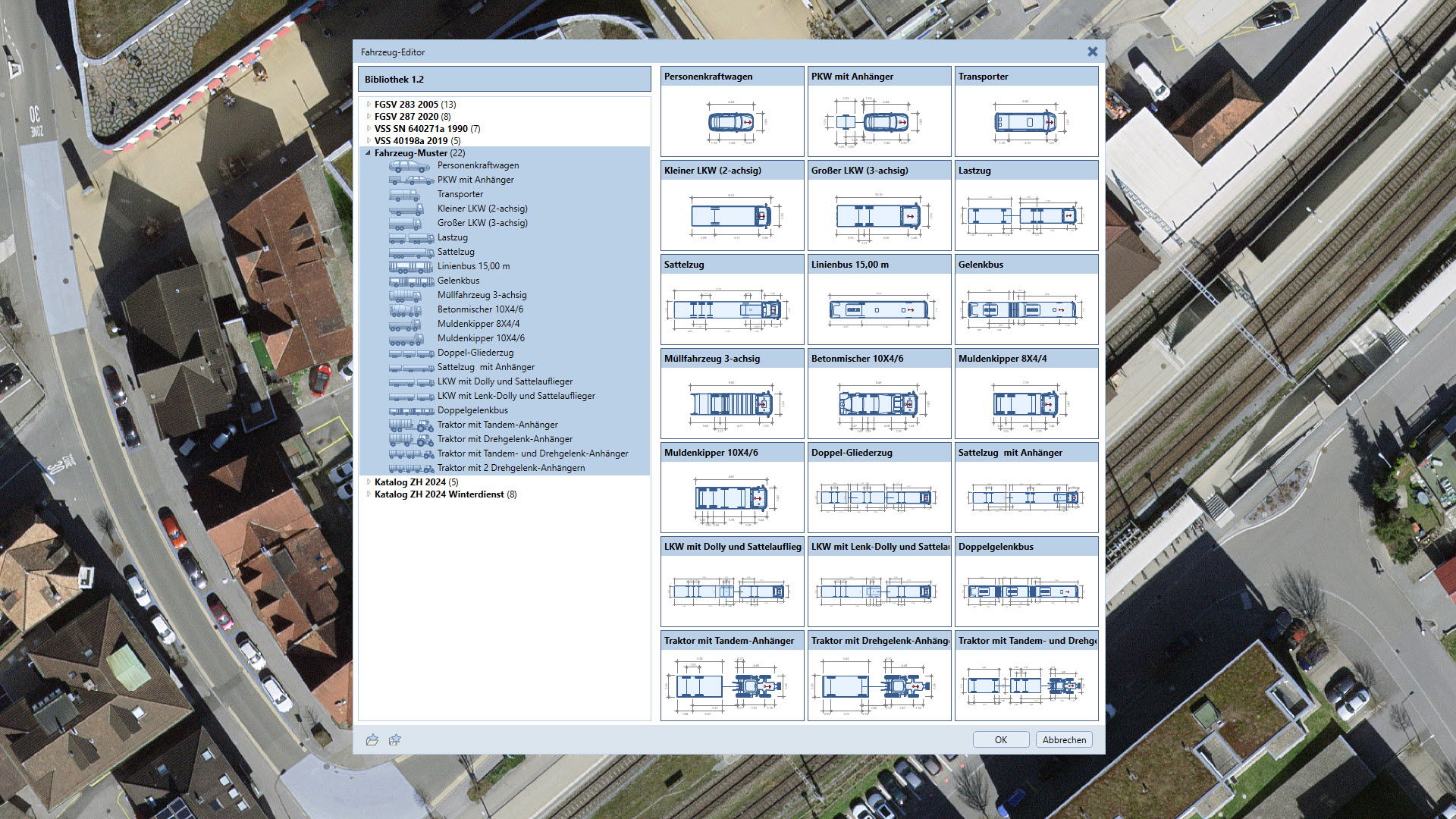

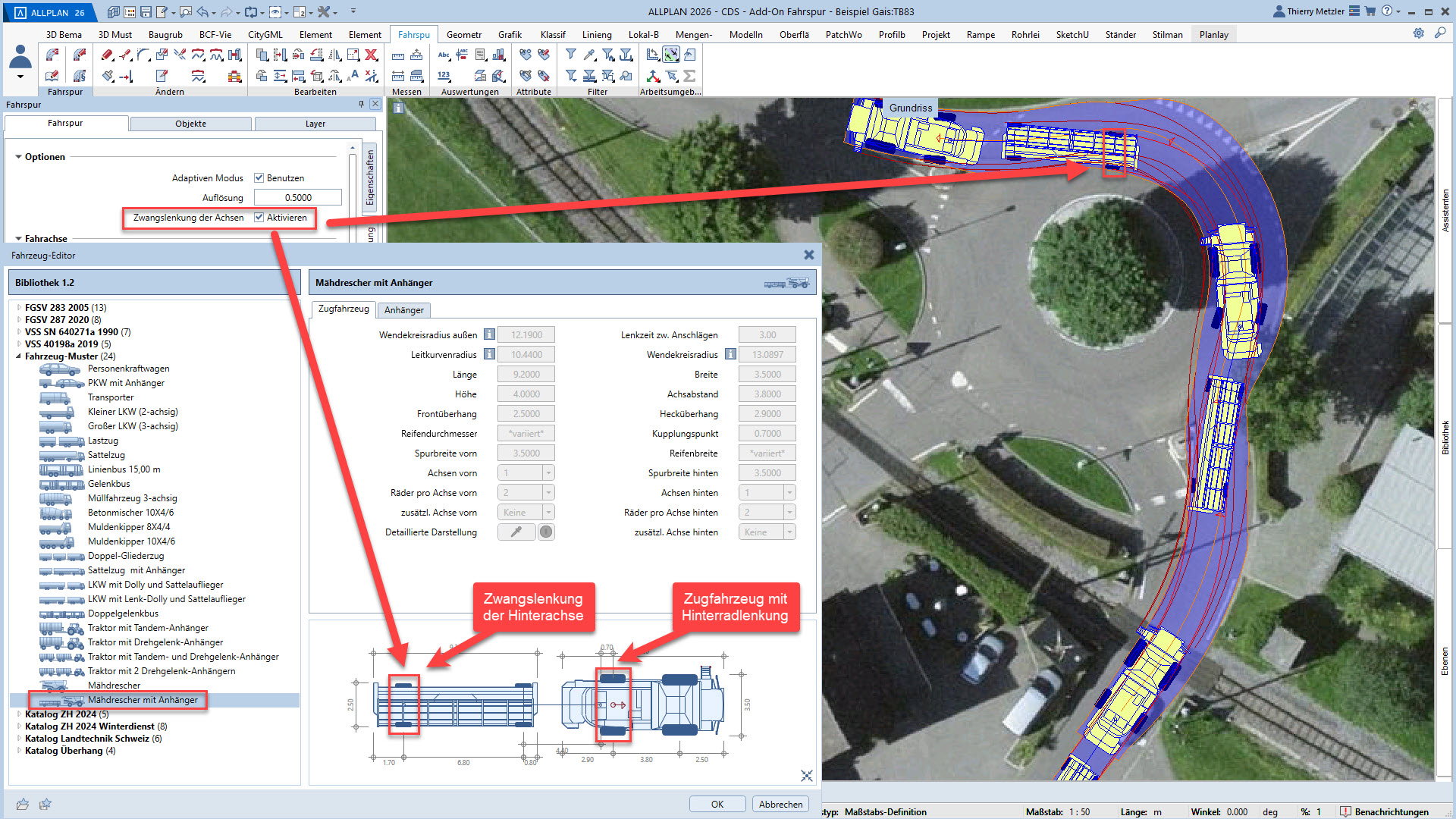

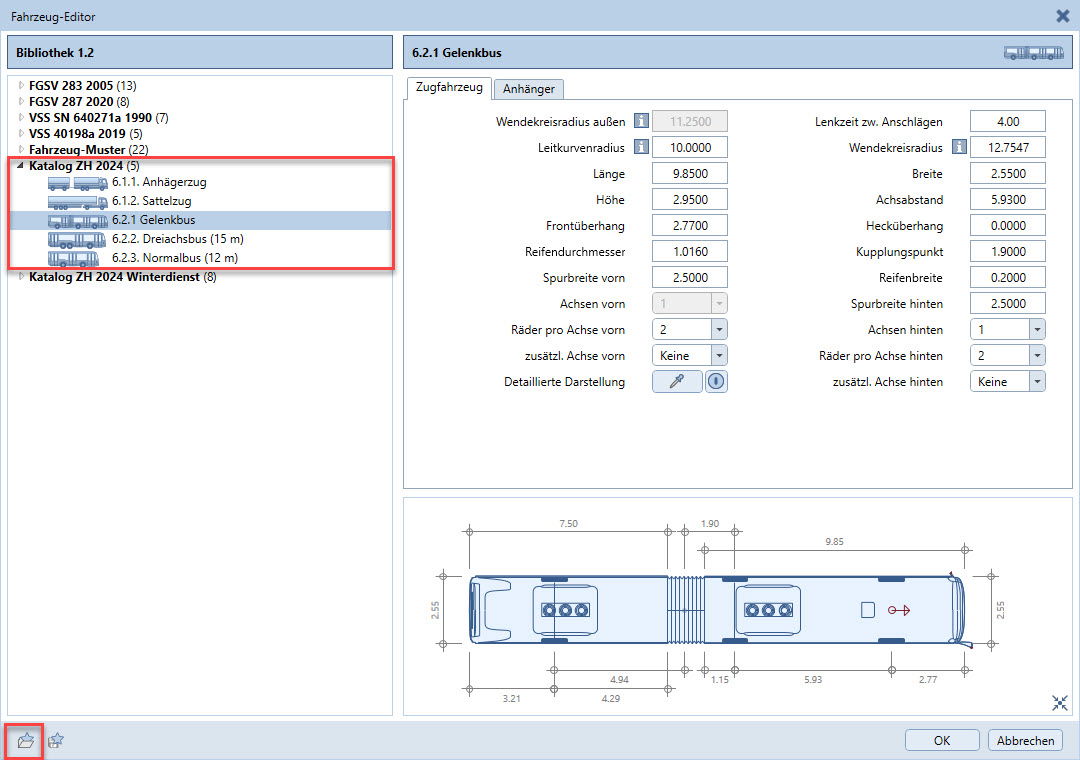

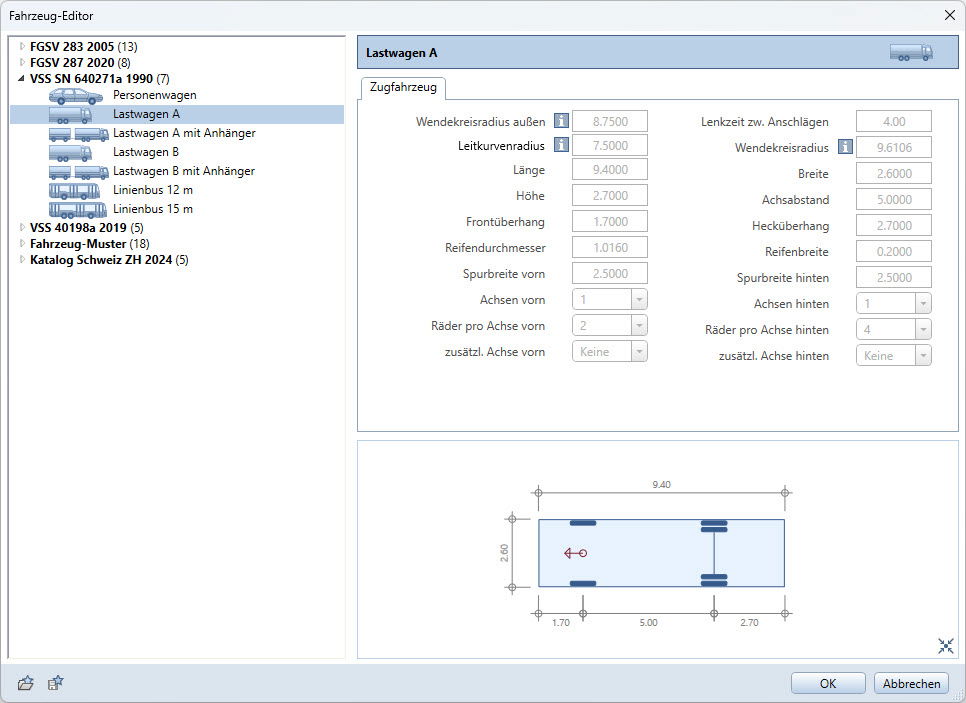

Fahrzeug-Editor für benutzerdefinierte Fahrzeuge

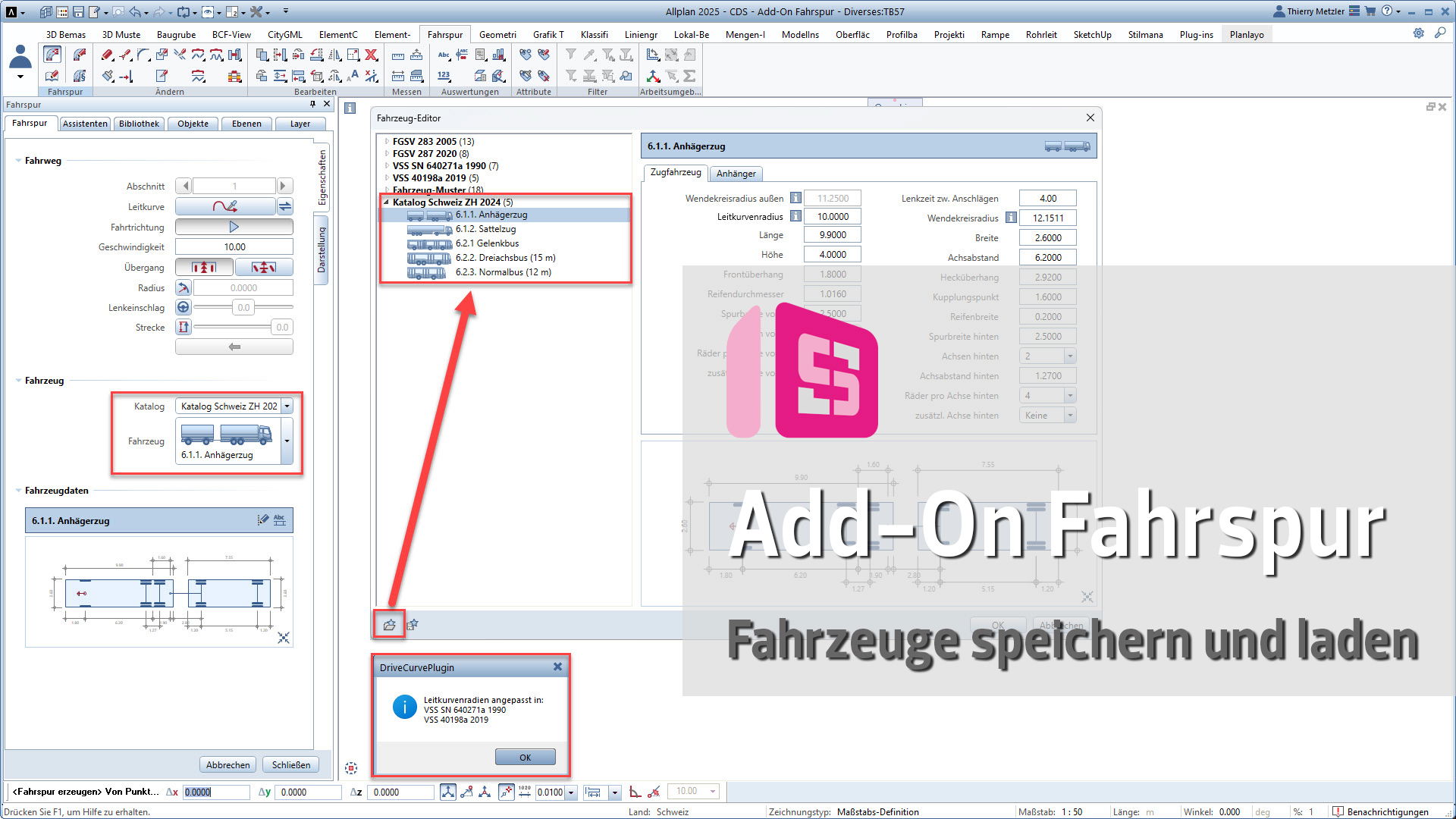

Benutzerdefinierte Fahrzeuge speichern und laden
Wendekreisradius, Leitkurvenradius und Spurkreisradius

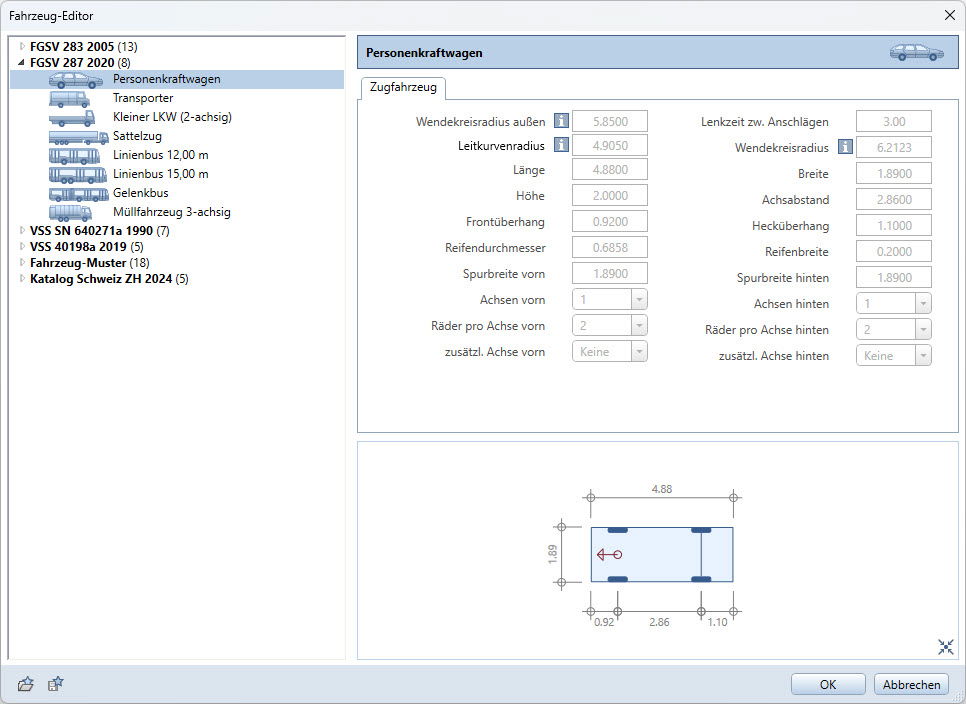

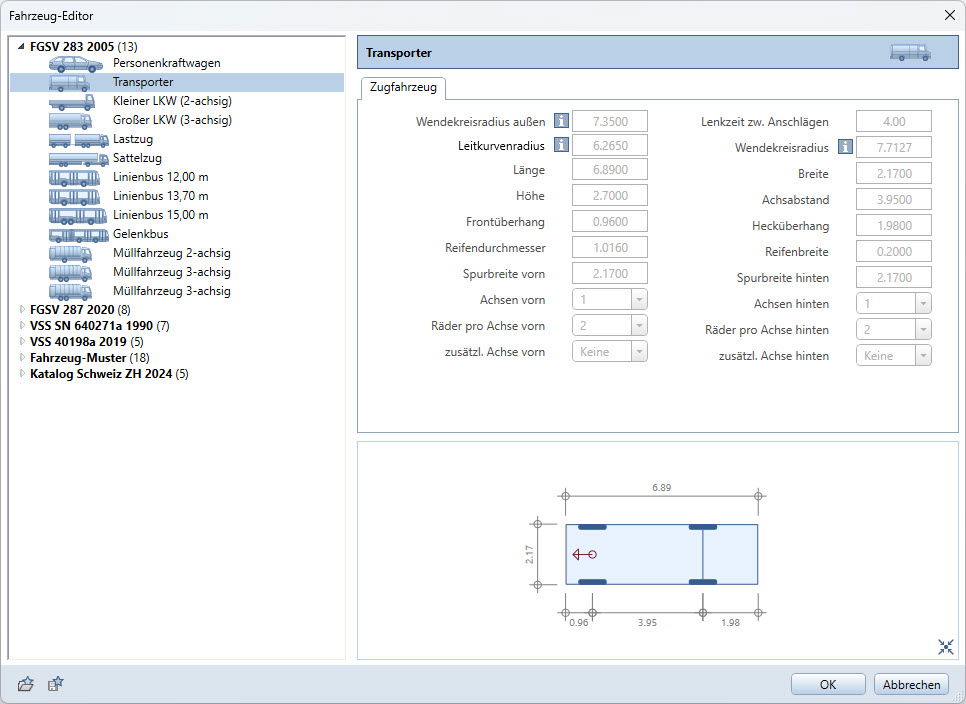

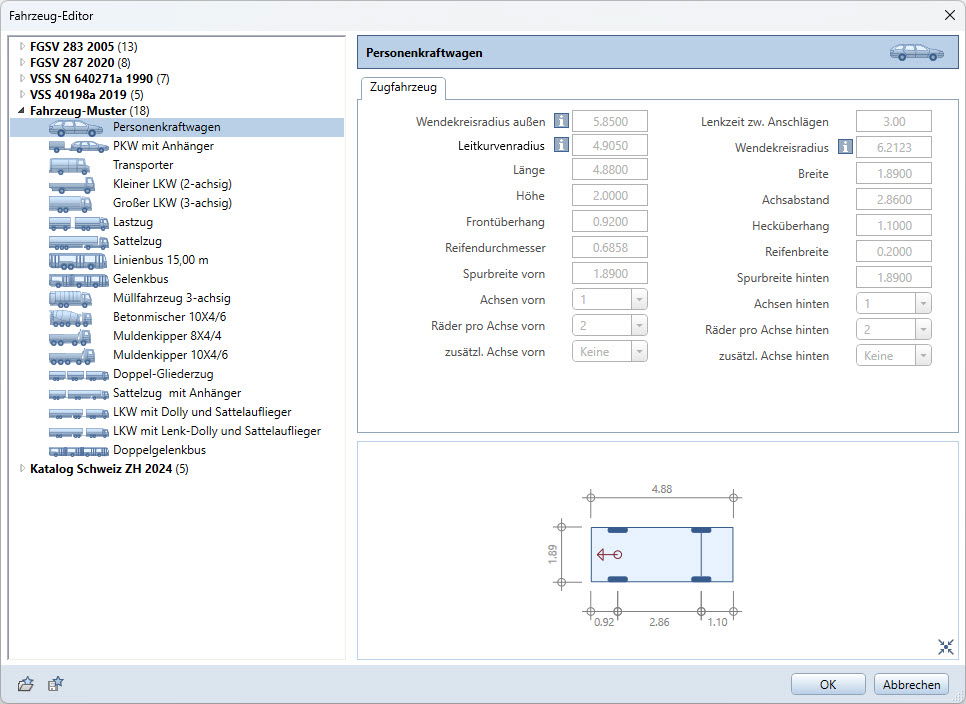

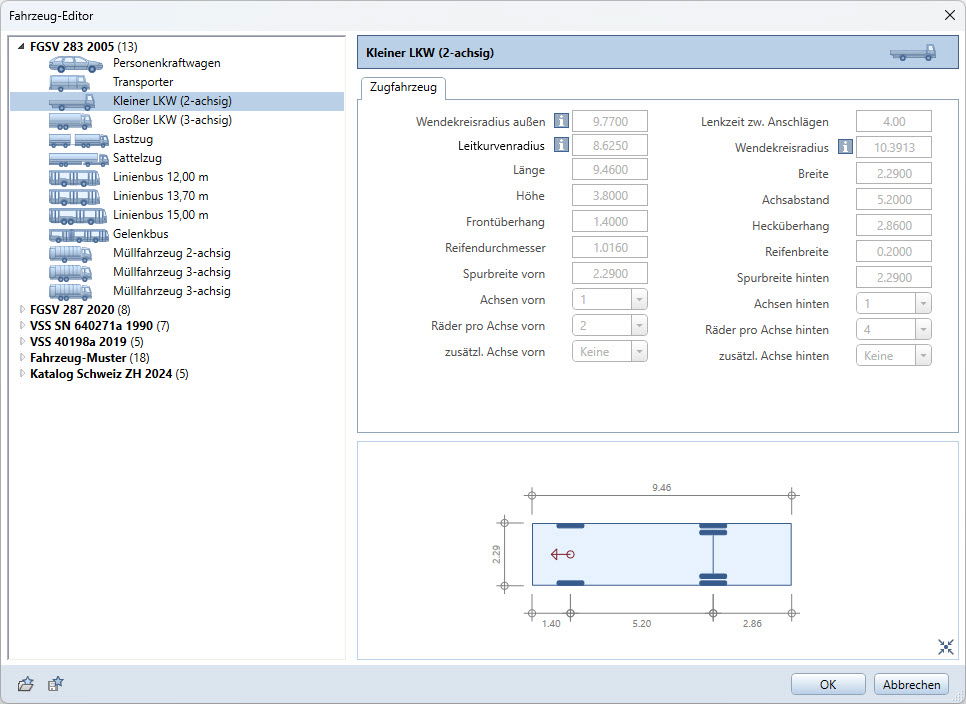

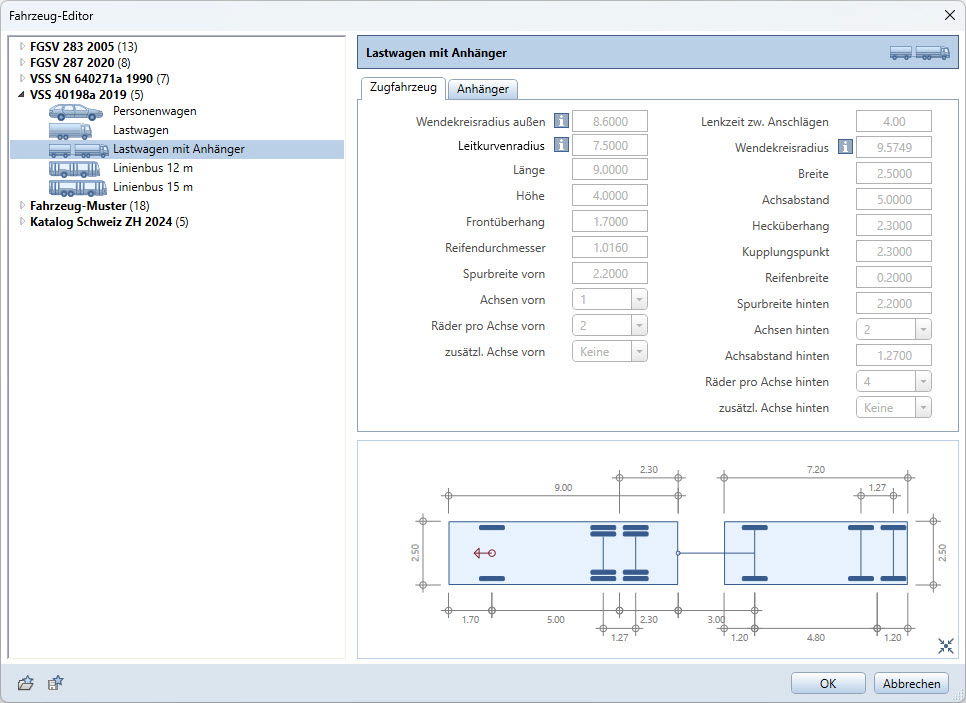

Standard Fahrzeug Katalog
Individueller Fahrzeug Katalog

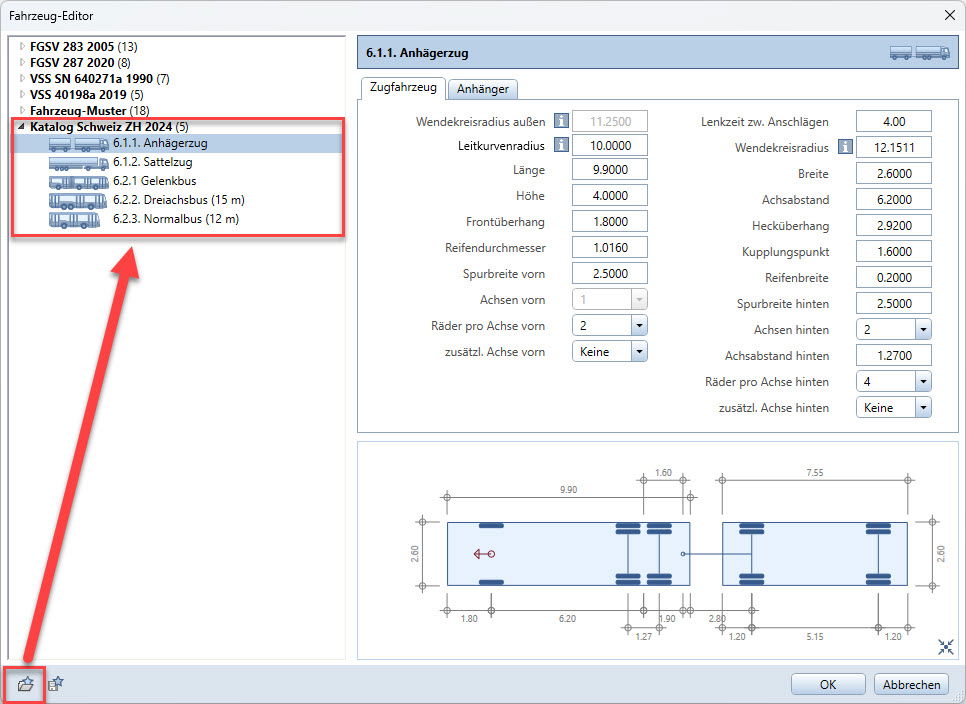

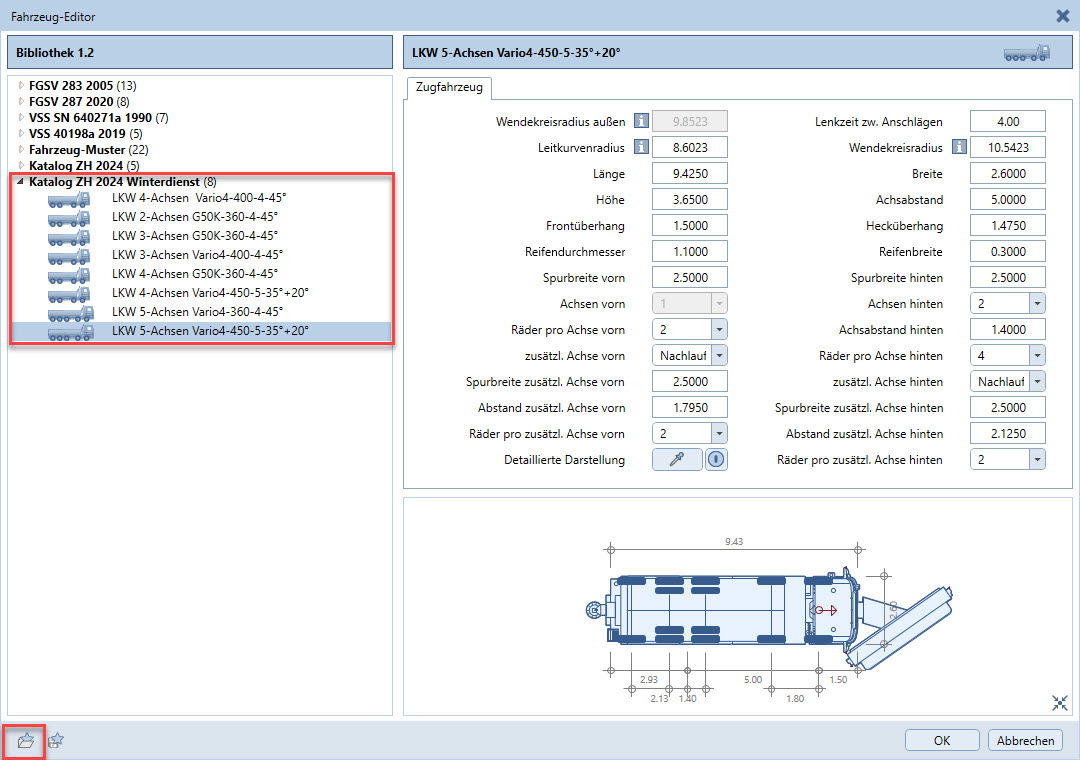

Fahrzeugkataloge können einfach gespeichert und geladen werden. Da die Fahrzeugdaten im STD Büroverzeichnis von Allplan abgelegt werden, müssen sie Individuelle Fahrzeuge nur einmal für das gesamte Büro einlesen. Als Beispiel können Sie hier die Fahrzeugtypen vom Kanton Zürich 2024 downloaden.
Radiusbezeichnungen
Das perfektes Zusammenspiel der verschiedenen Radien mit dem Add-On Fahrspur
Wendekreisradius
Der Wendekreis ist der kleinste Kreis (bezogen auf die am weitesten ins Kurvenäussere herausragenden Teile des Fahrzeugs), in dem ein Fahrzeug eine Kreisfahrt mit vollem Lenkeinschlag durchführen kann. Als Kenngröße bei Fahrzeugen bezeichnet der Wendekreisdurchmesser (abkürzend ebenfalls Wendekreis genannt) den Durchmesser dieses kleinsten Wendekreises. Der Wenderadius ist der Radius dieses Kreises, also halb so gross wie der Durchmesser.
Spurkreisradius
Ein verwandter Begriff ist der Spurkreis. Dieser beschreibt die Kreisbahn (Spur) des bei der Kreisfahrt am weitesten aussen laufenden Rades. Analog dem Wendekreis wird der Begriff Spurkreis ebenfalls als Kenngrösse von Fahrzeugen verwendet und bezeichnet dann den Durchmesser dieses Kreises. Dieser wird von der Reifenmitte aus gemessen.

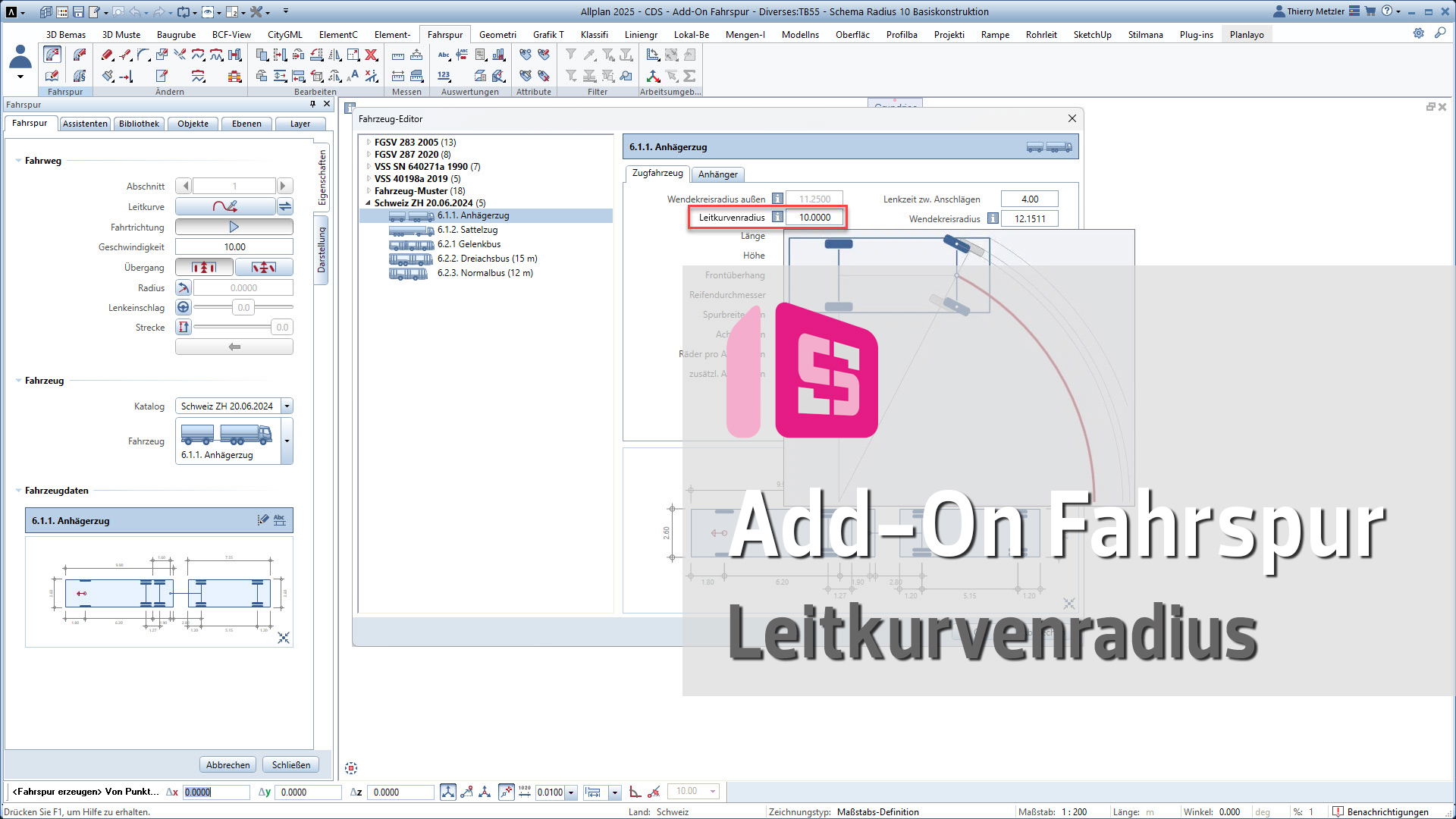

Leitkurvenradius
Der Leitkurvenradius beschreibt die Distanz zu der Mitte der Fahrzeugachse bei der Lenkung. Dieser Wert wird z.B. in der Schweiz in verschiedenen Normen angegeben. Somit ist es sehr einfach eigene Fahrzeuge je nach kantonaler Anforderungen (z.B. Zürich) mit dem Add-On Fahrspur zu erstellen.
Wendekreisradius aussen
Der Wendekreis aussen beschreibt die Kreisbahn des bei der Kreisfahrt am weitesten aussen laufenden Rades. Dieser wird von der Reifenaussenseite aus gemessen. Im Add-On Fahrspur wird dieser Wert jeweils automatisch von den anderen Parametern abgeleitet.

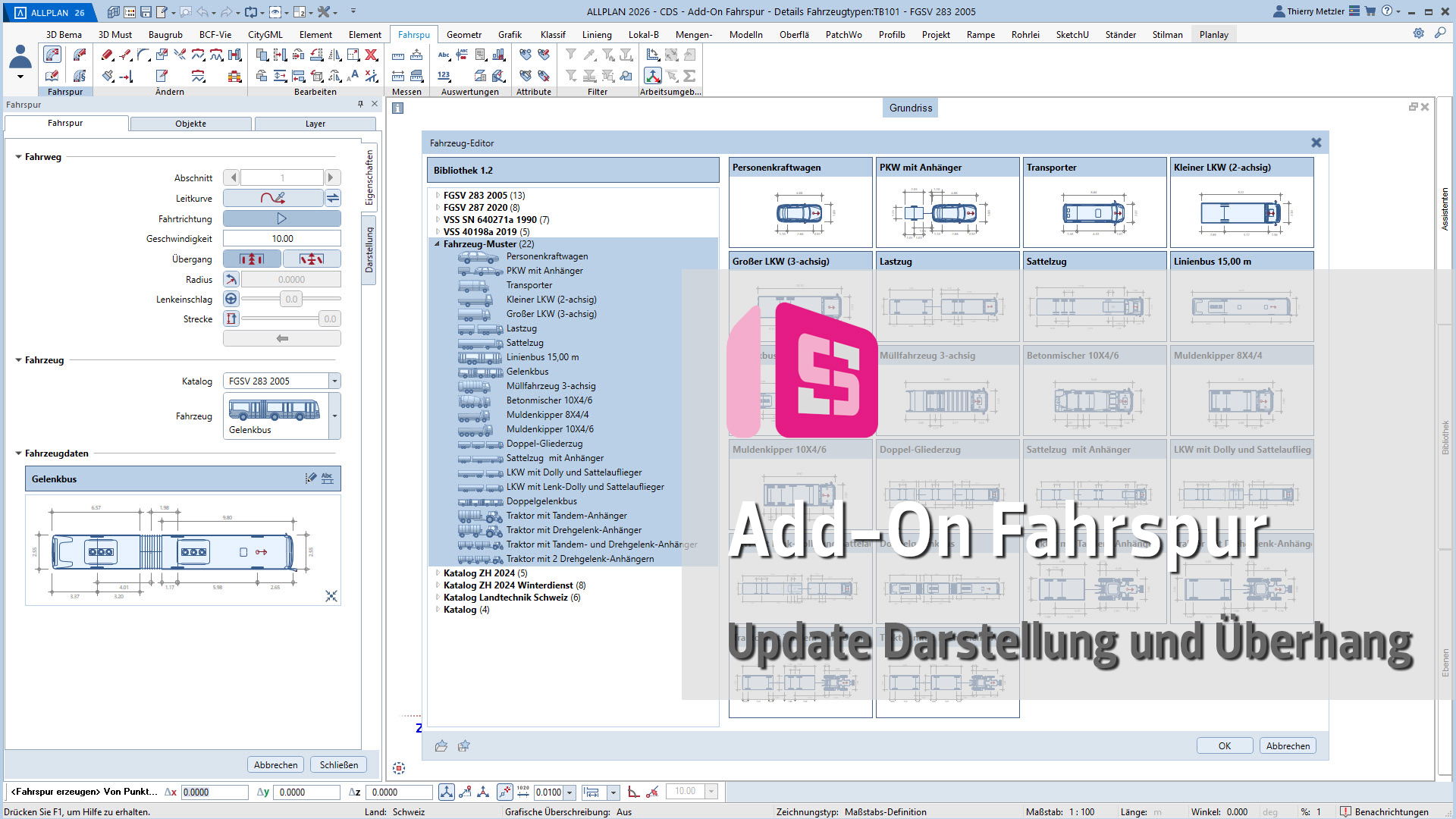

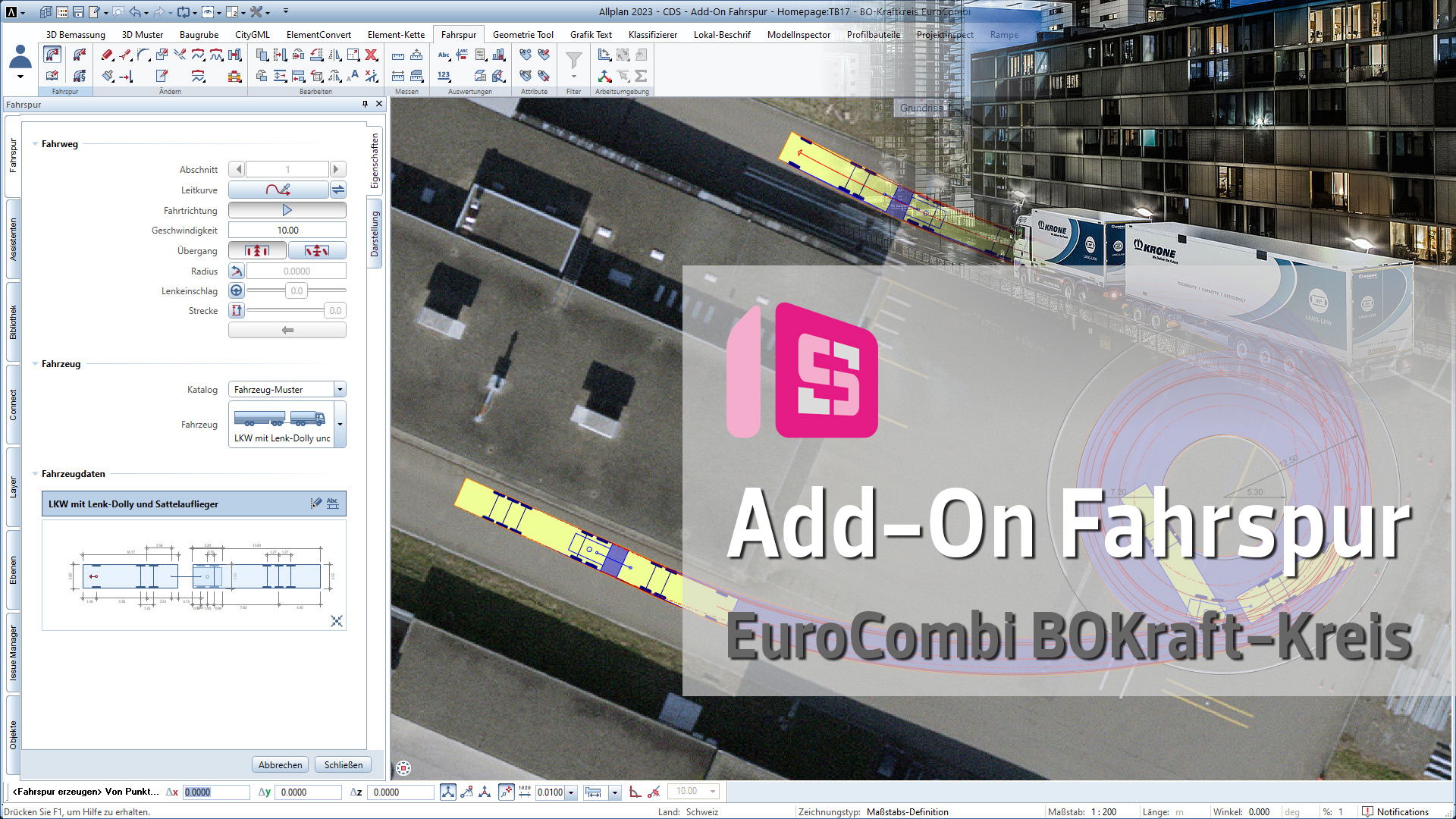

Filme
Hier erhalten Sie einen detaillierten Einblick in das Add-On Fahrspur.
Galerie
Preise
User-Lizenz:
Die User-Lizenzen werden jeweils an die E-Mail Adresse gebunden und funktionieren mit der neuen 10Duke Lizenzierung von Allplan zusammen.
Auch mehrere E-Mail Adressen sind bei diesem Lizenztyp möglich. Die Lizenzen können jeweils im eigenen Büro an andere E-Mail Adressen freigegeben werden.
Bürolizenzen:
Die Bürolizenz wird jeweils an die Allplan Kundennummer gekoppelt und funktioniert mit allen Allplan Lizenzen im Büro. Dieser Lizenztyp ist auch unsere Empfehlung.
Der Preis richtet sich jeweils an der max. Anzahl Allplan Lizenzen im Büro aus.
Mit den attraktiven Bundles erhalten kleine Büros bis 5 Arbeitsplätze ein spezielles Angebot.
Testversion:
Sie können das Add-On 14 Tage kostenlos im Büro testen.
Studentenversion:
Die kostenlosen Add-On Lizenzen sind nur im Zusammenhang mit einer Allplan Studentenversion (campus.allplan.com) verfügbar.
Preise:
12 Monate SUB User-Lizenz: Lizenzpreis pro E-Mail Adresse : CHF 300/Jahr (CH) / Euro 300/Jahr (EU)
12 Monate SUB Bürolizenz bis 10 Allplan Lizenzen: Bürolizenzpreis für alle Arbeitsplätze: CHF 1'500/Jahr (CH) / Euro 1'500/Jahr (EU)
12 Monate SUB Bürolizenz mehr als 10 Allplan Lizenzen: Bürolizenzpreis für alle Arbeitsplätze: CHF 3'000/Jahr (CH) / Euro 3'000/Jahr (EU)
12 Monate SUB Bürolizenz mehr als 50 Allplan Lizenzen: Preis auf Anfrage
Vertragsbedingungen: Automatische Verlängerung um 12 Monate
Kündigungsfrist: 3 Monate zu Ende der Vertragslaufzeit
Alle Preise exkl. MwSt.
Systemvoraussetzungen:
Allplan 2021 - 2025
Verfügbare Sprachen:
Deutsch, Englisch, Italienisch und Französisch
Bundle: Das Add-On Fahrspur ist auch im Add-On Bundle Studio enthalten.
FAQ: Häufig gestellte Fragen in Verbindung mit dem neuen Lizenz System 10Duke von Allplan. Hier geht es zum FAQ
Hotline: Support Anfragen zu den Add-On's sind im Keymember Abo enthalten.
Link zu YouTube: Installationsanleitung mit dem Multi Setup inkl. Lizenz Verwaltung
PDF Anleitung: Add-On Installation und Lizenzierung.pdf
Link zum Download Bereich (Setup)
Link zu weiteren Allplan Add-Ons
Überzeugen Sie sich selbst!
Probieren Sie es heute noch aus!
Das Add-On Fahrspur können Sie 14 Tage kostenlos testen
Download
Den Downloadbereich für sämtliche Add-On's der CDS Bausoftware AG finden Sie hier:
Download
Installationsanleitung mit dem Multi Setup inkl. Lizenz Verwaltung
Add-On Installation und Lizenzierung.pdf
Kostenlose Allplan Tipps finden Sie auf unserem YouTube Kanal.
Neuste Filme auf YouTube

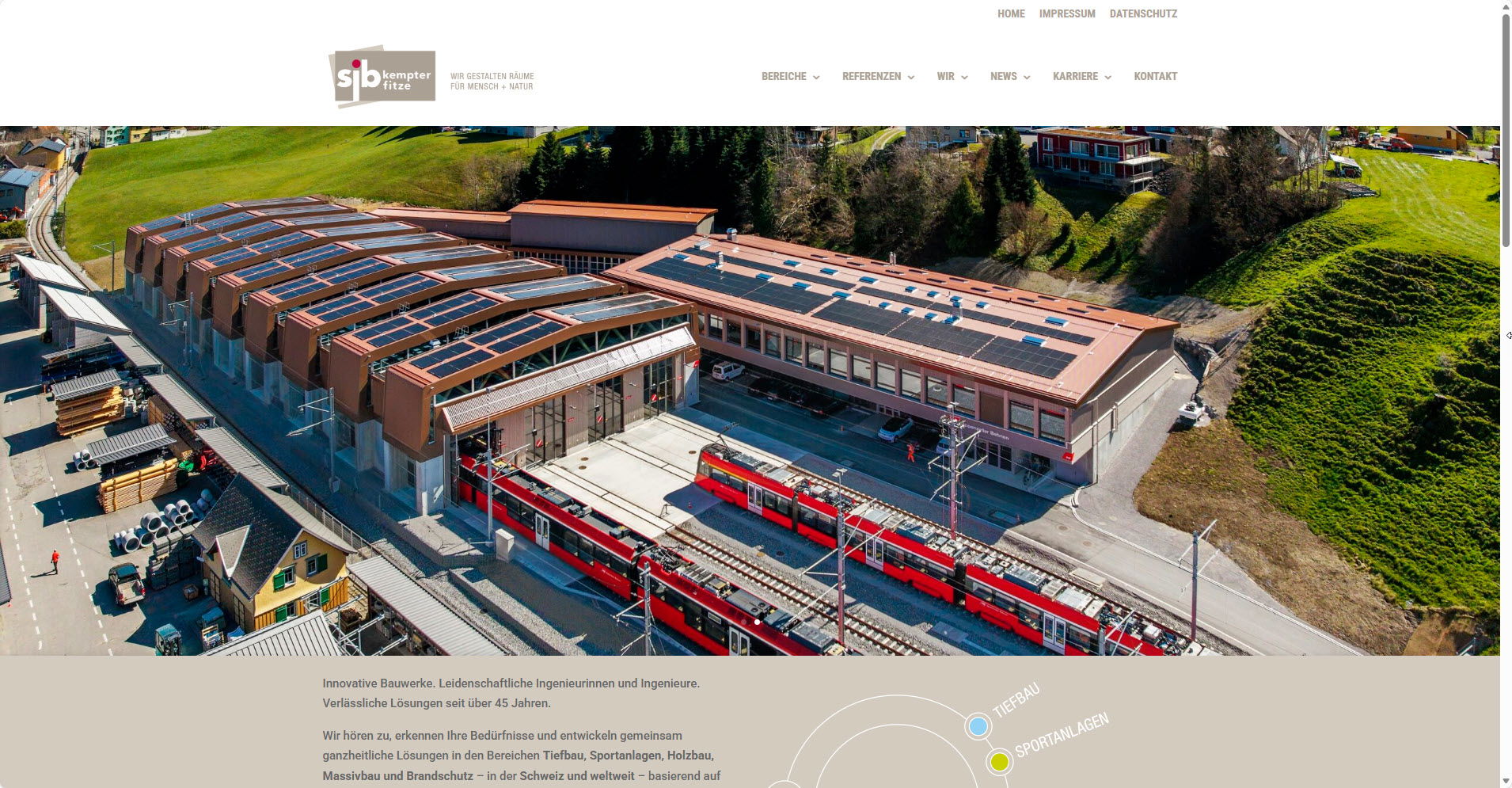

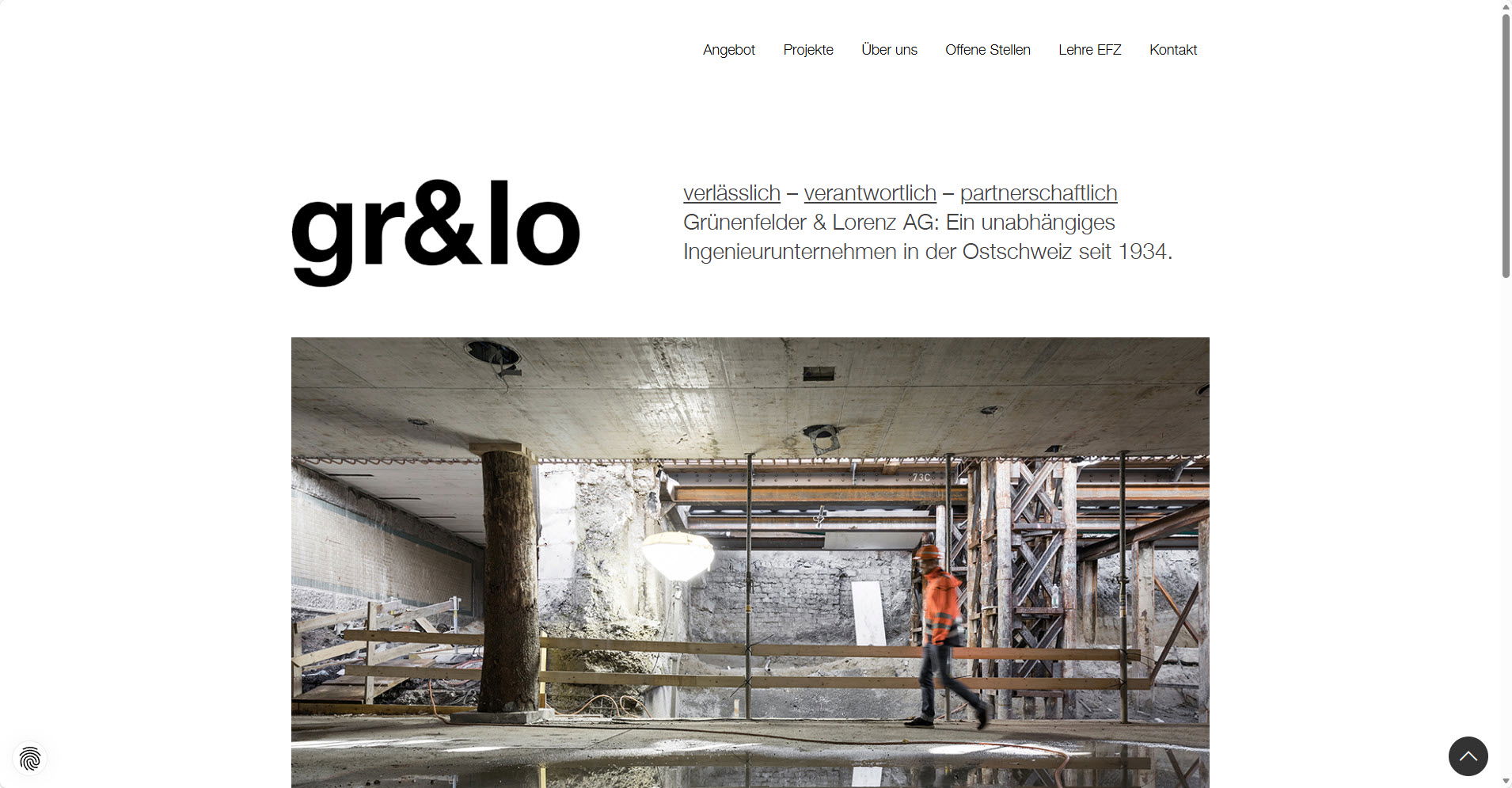

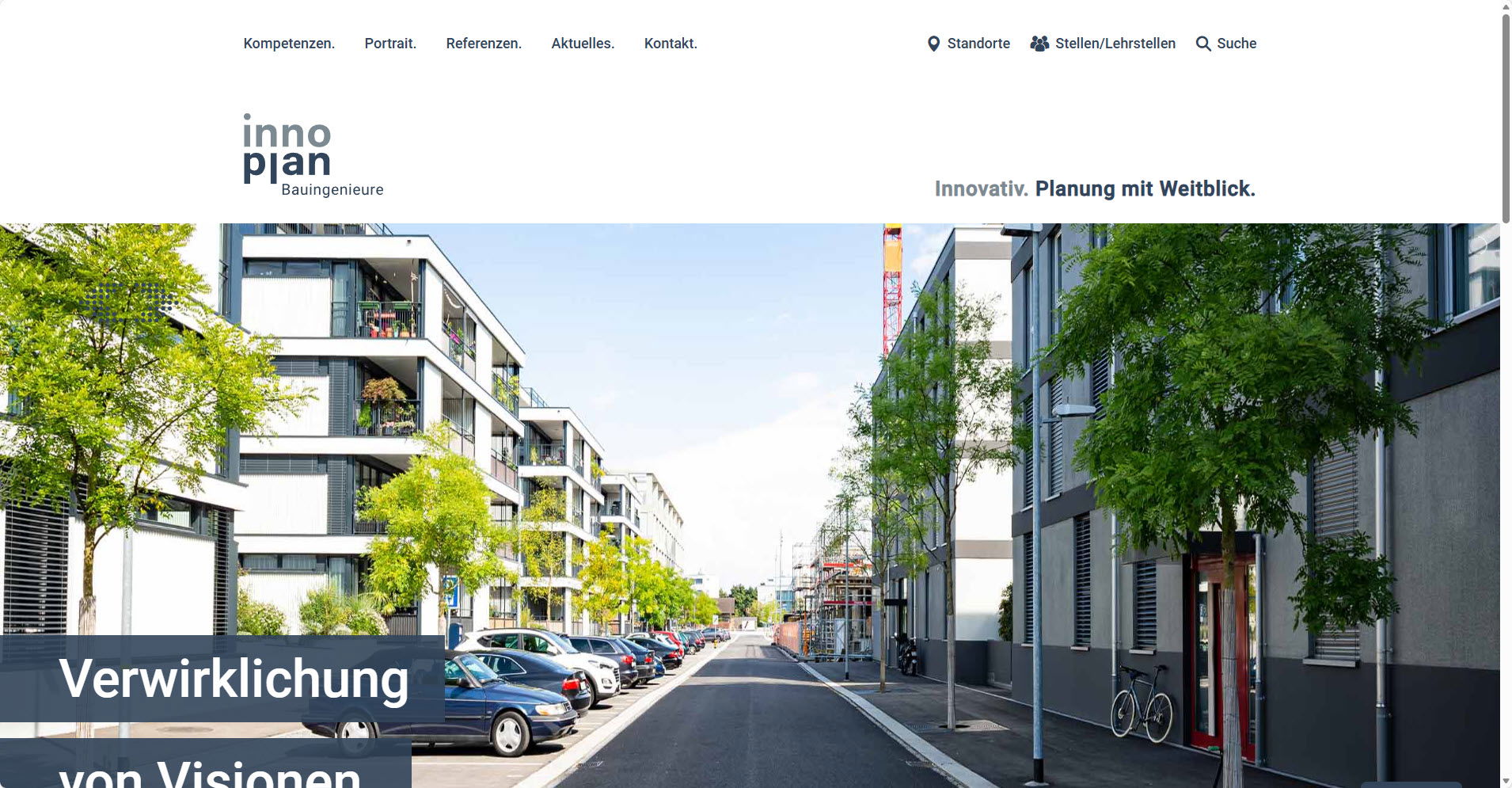

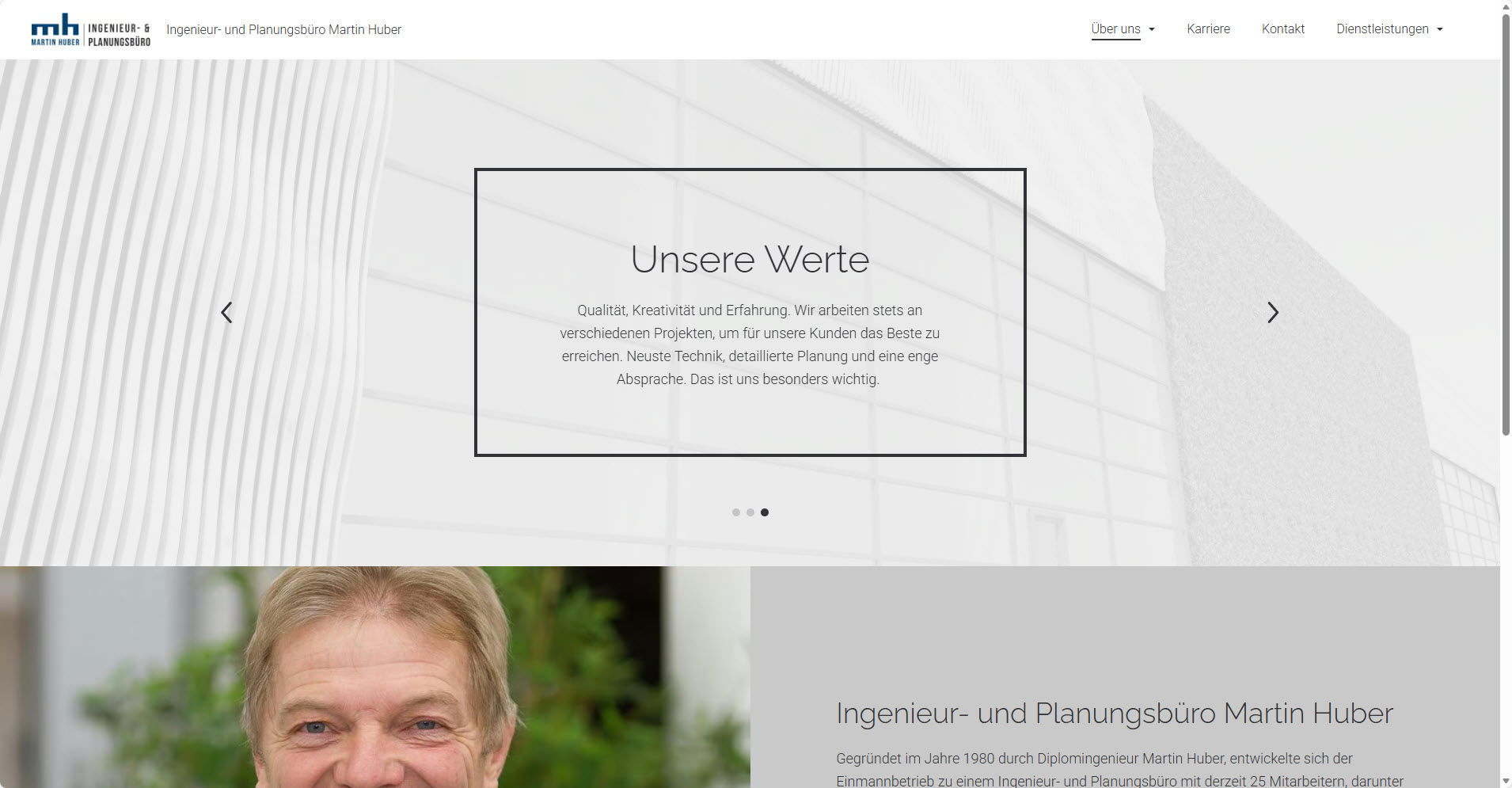

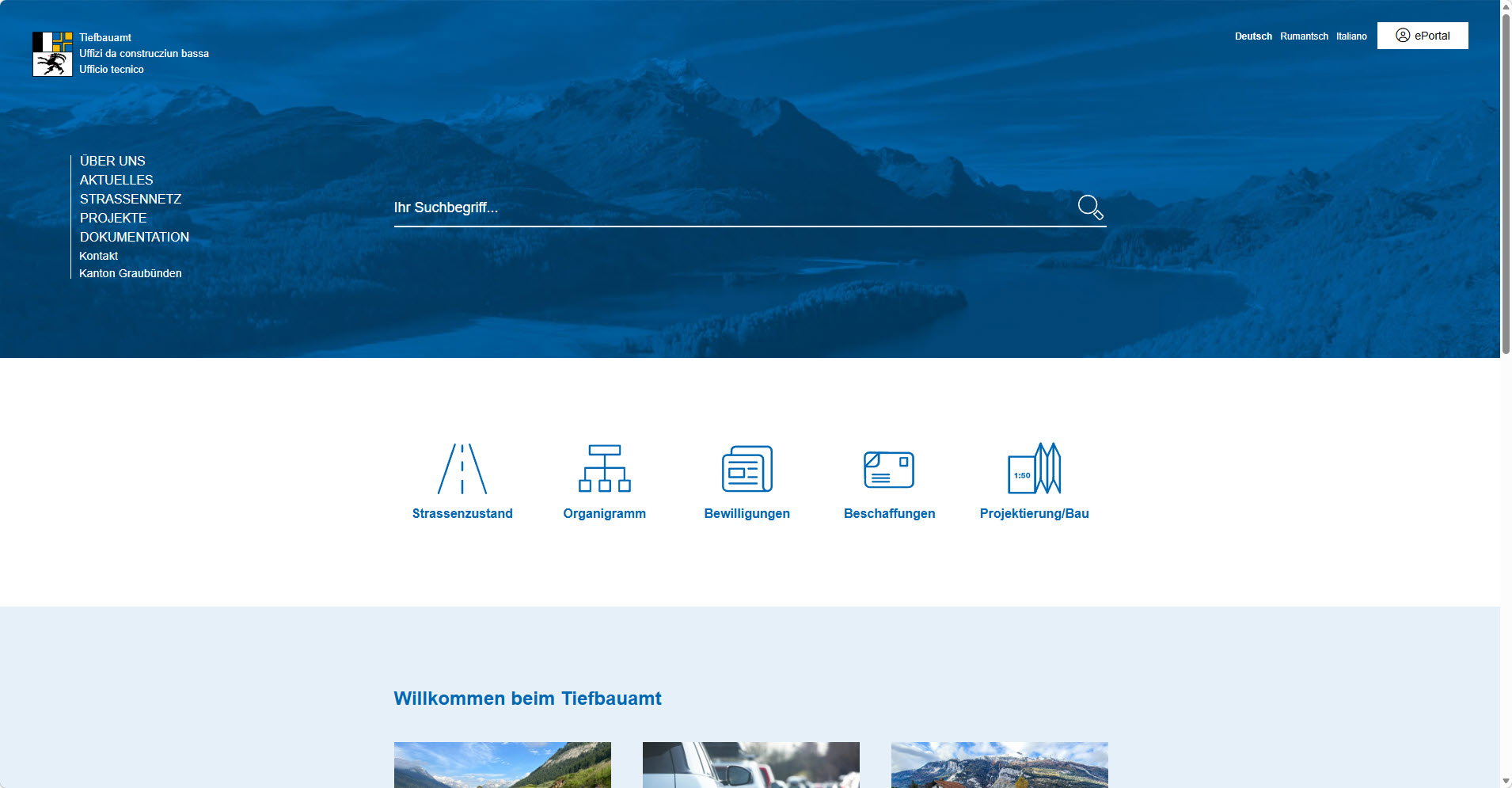

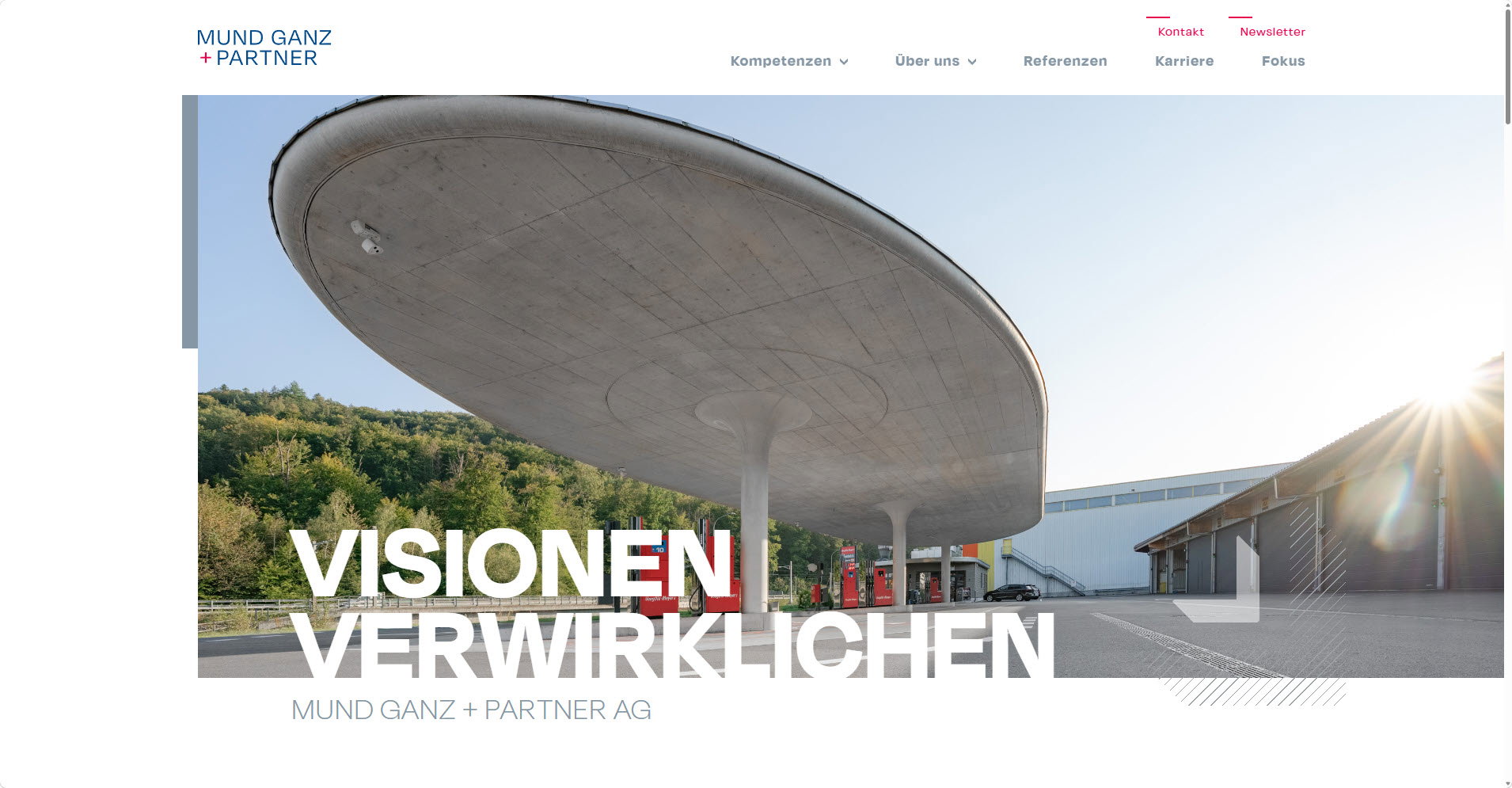

Kunden Schweiz

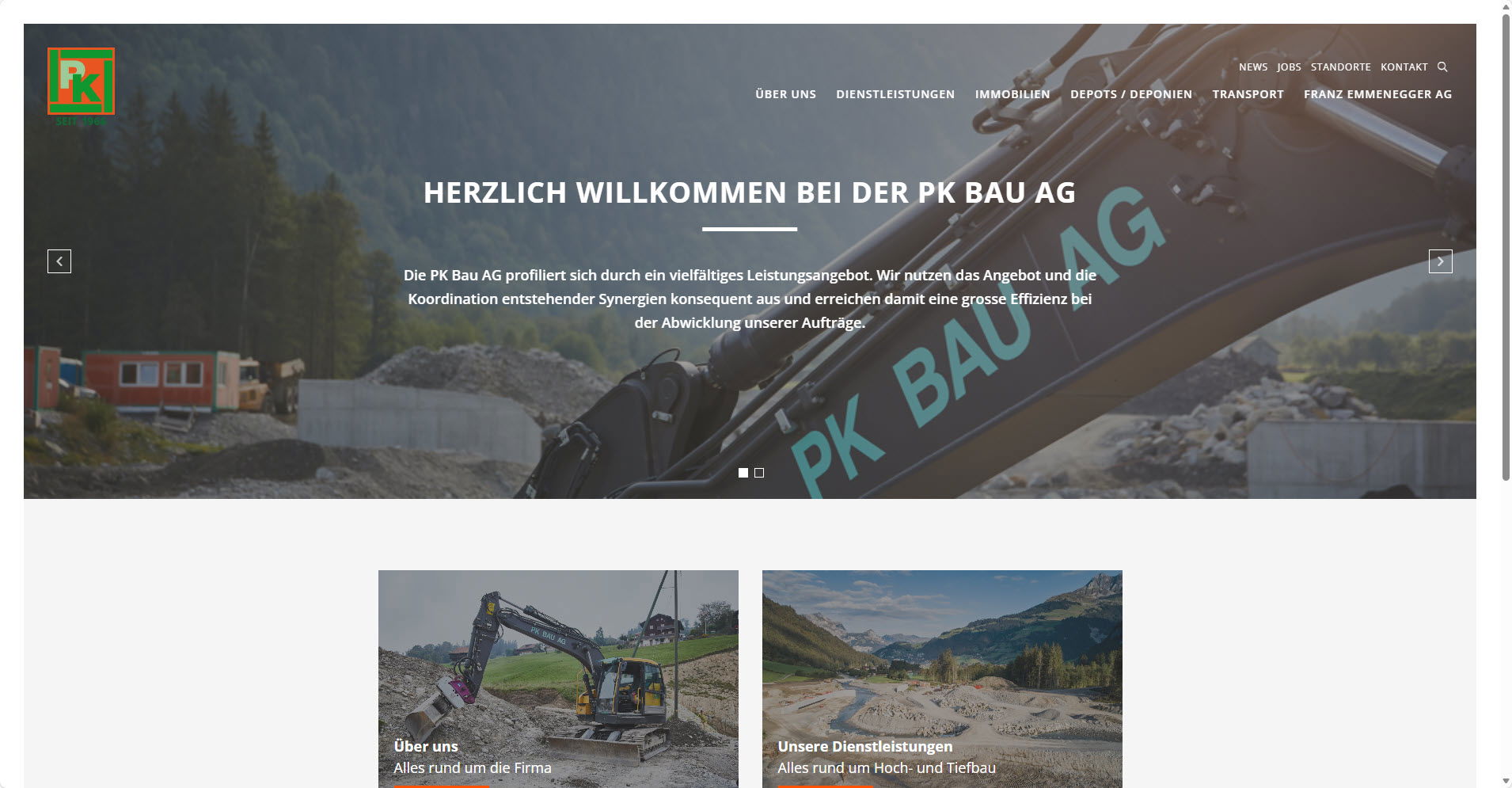

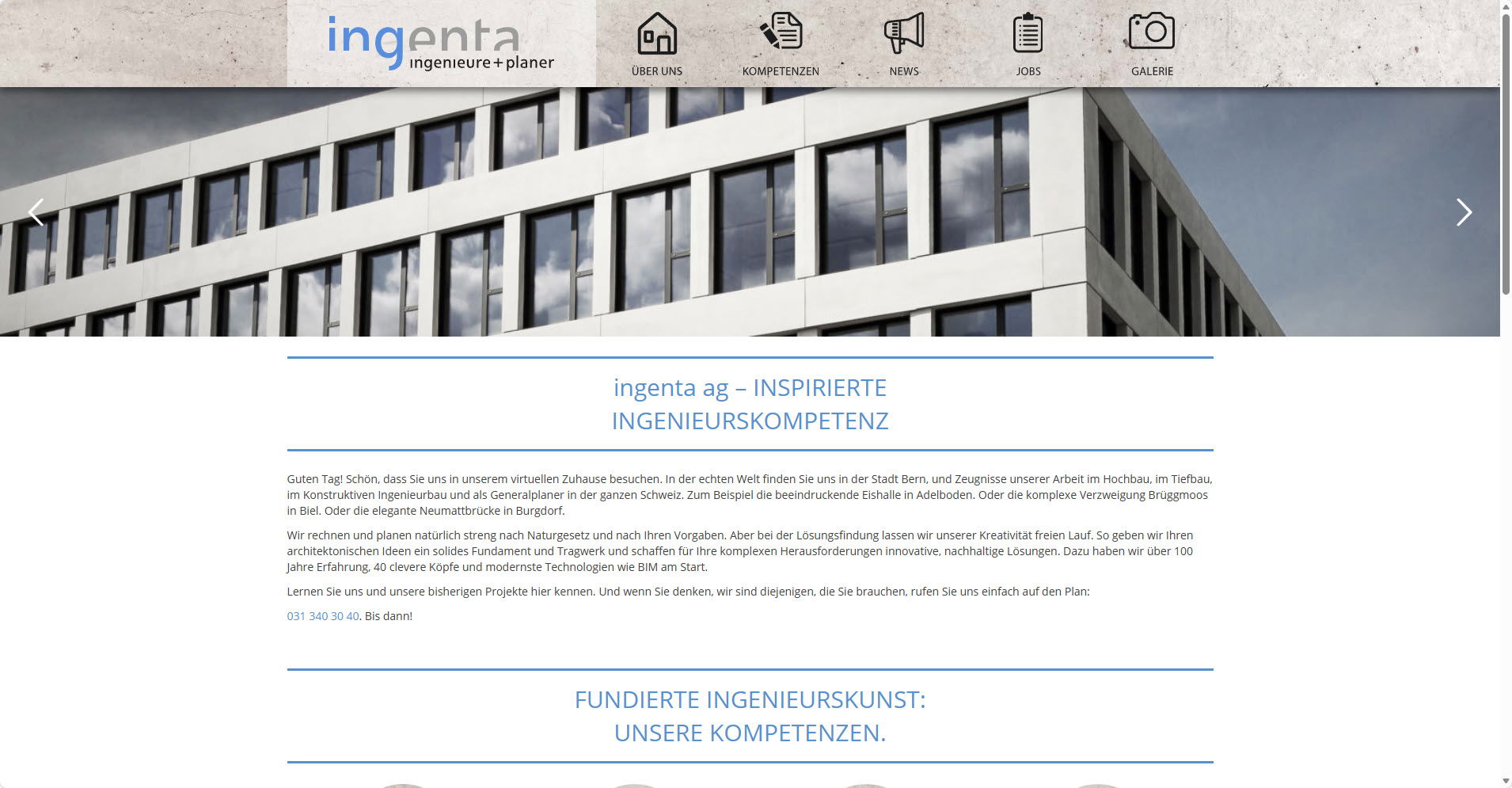

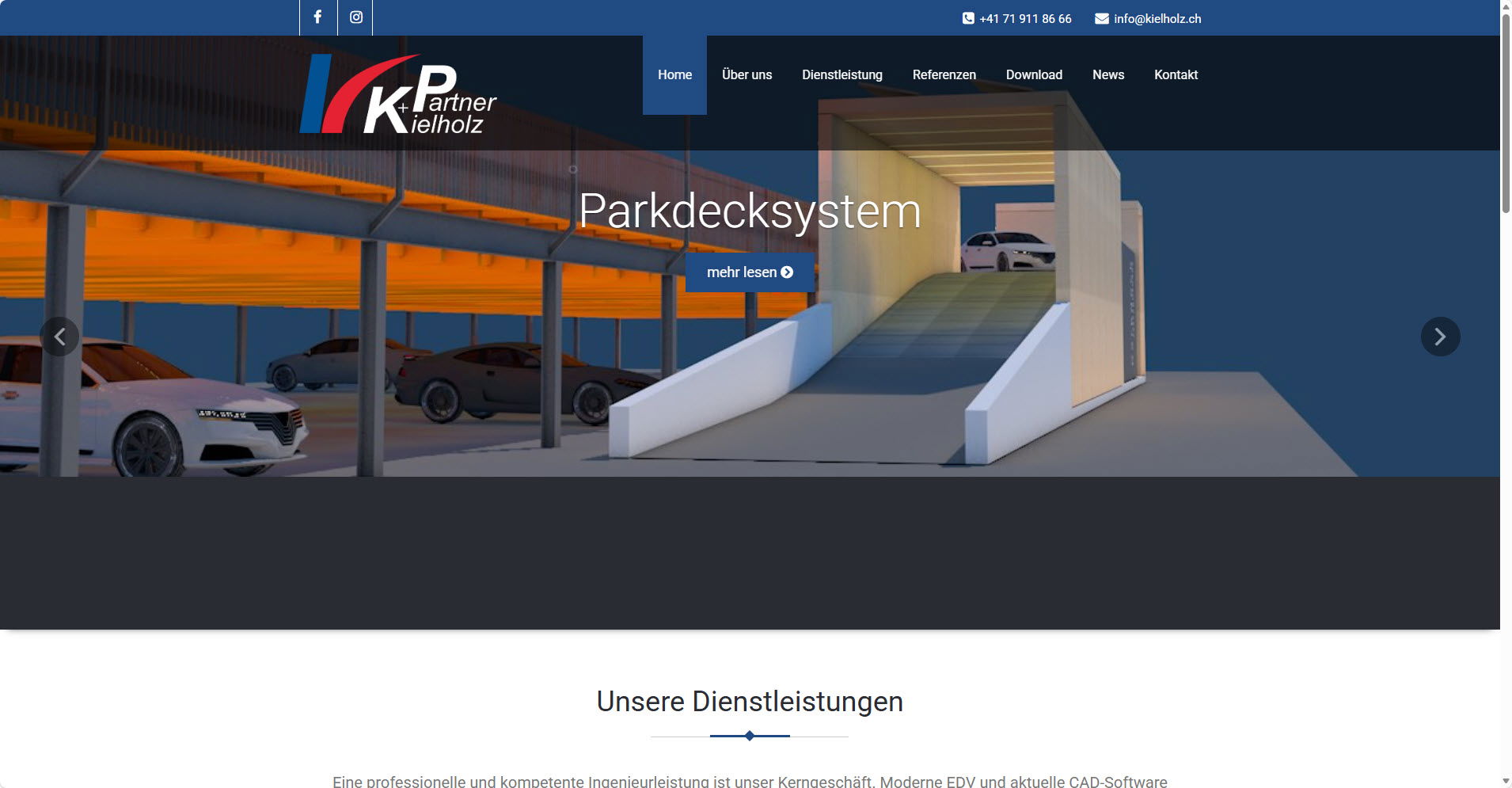

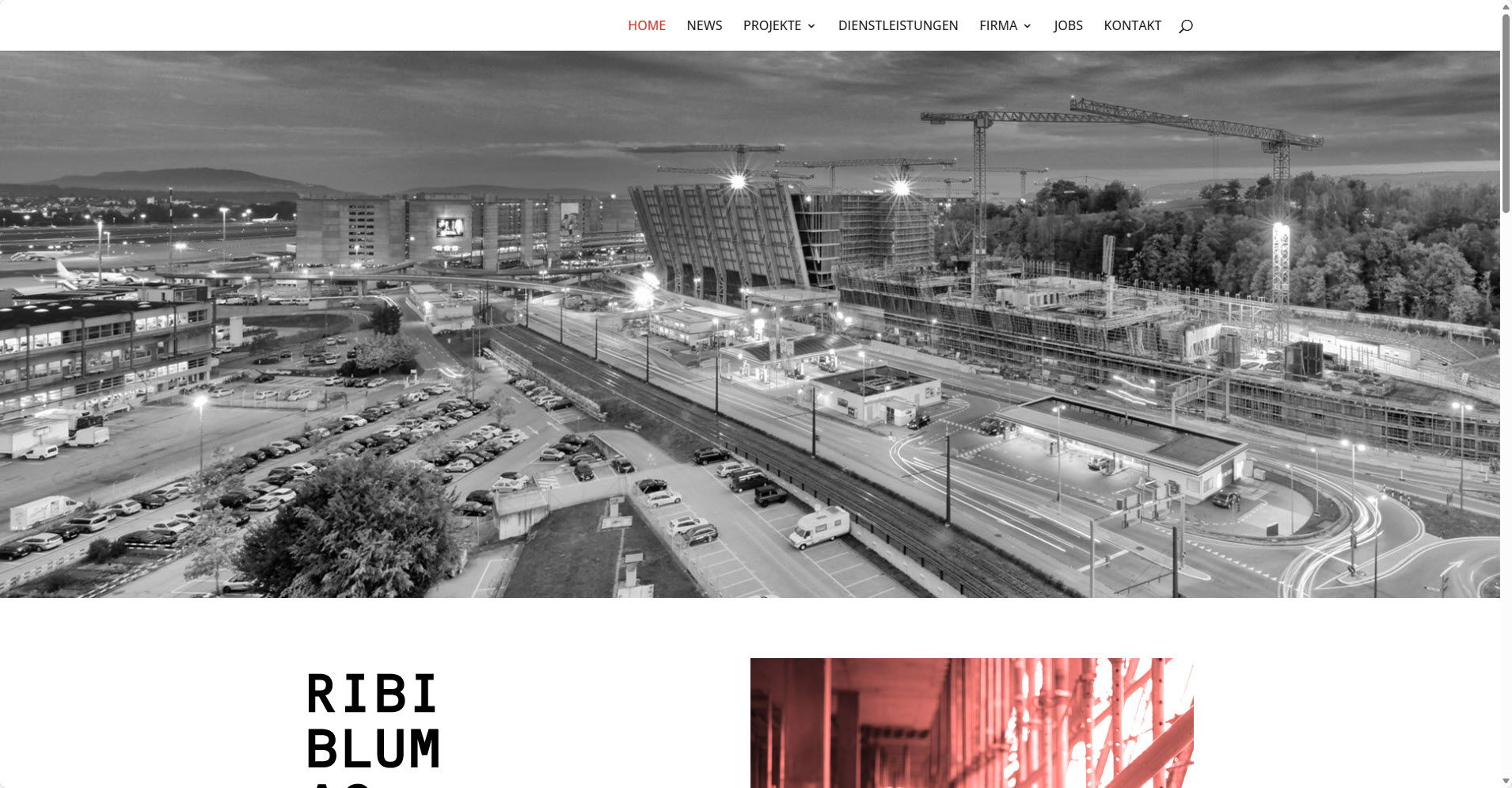

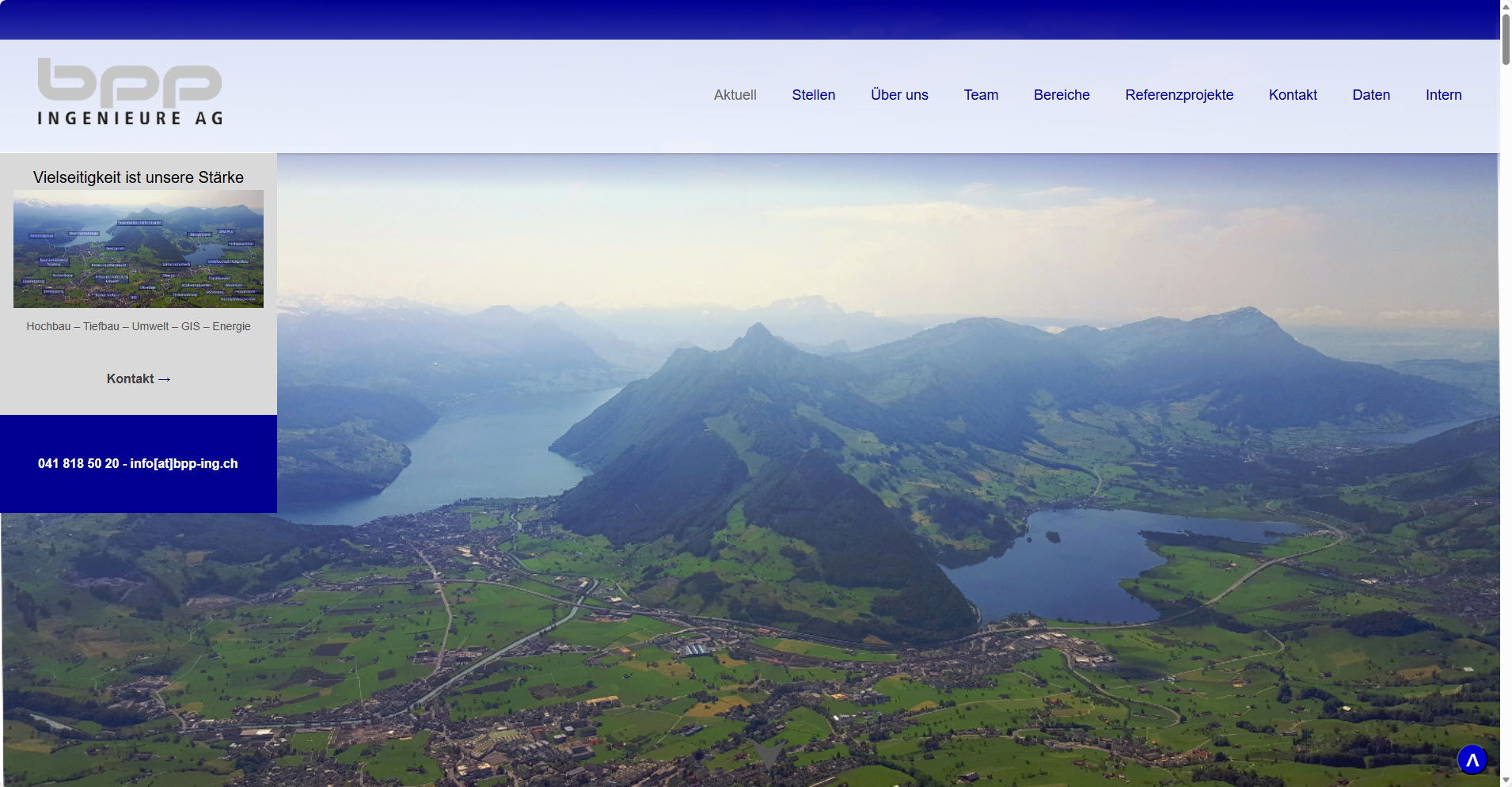

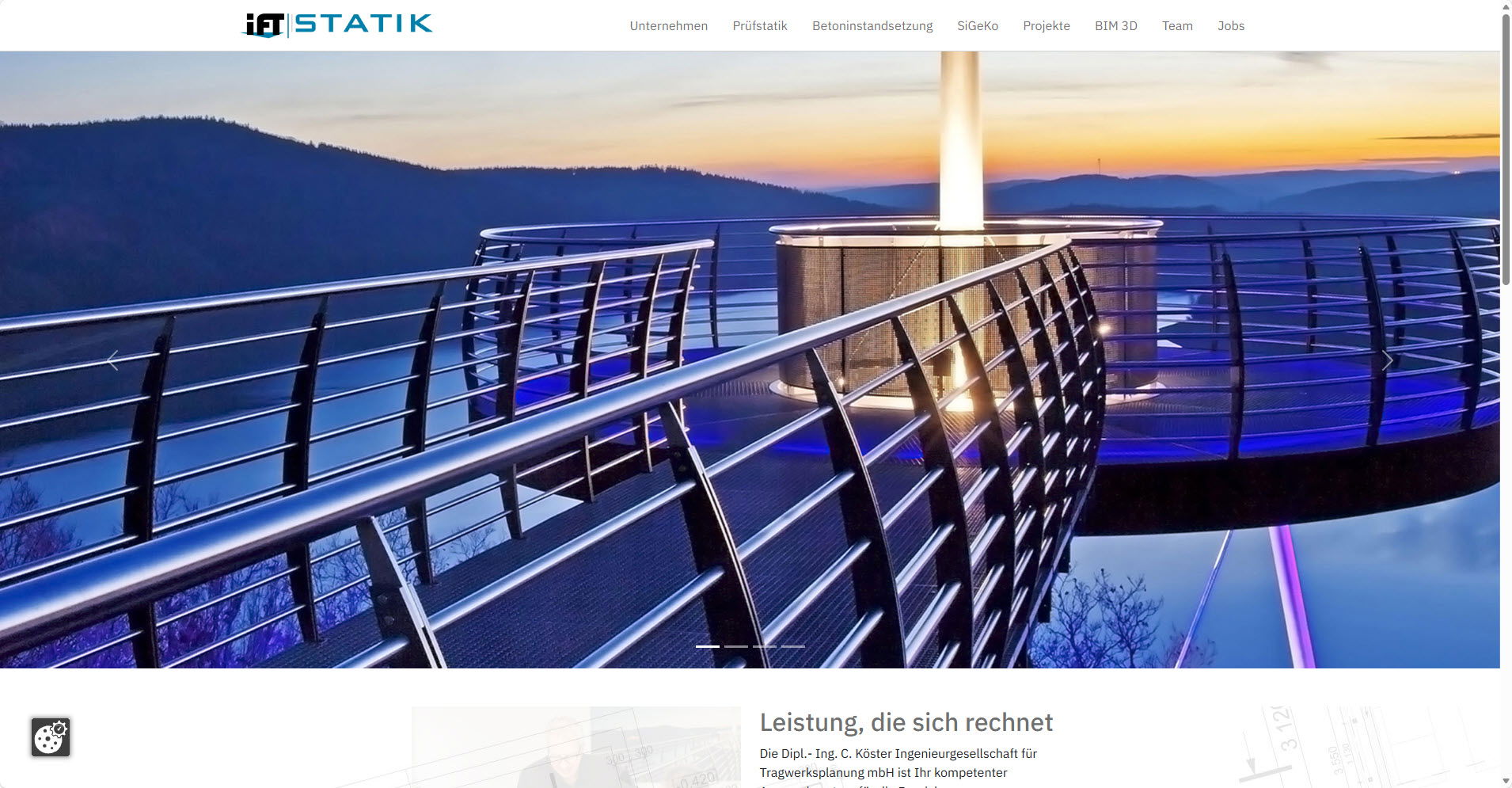

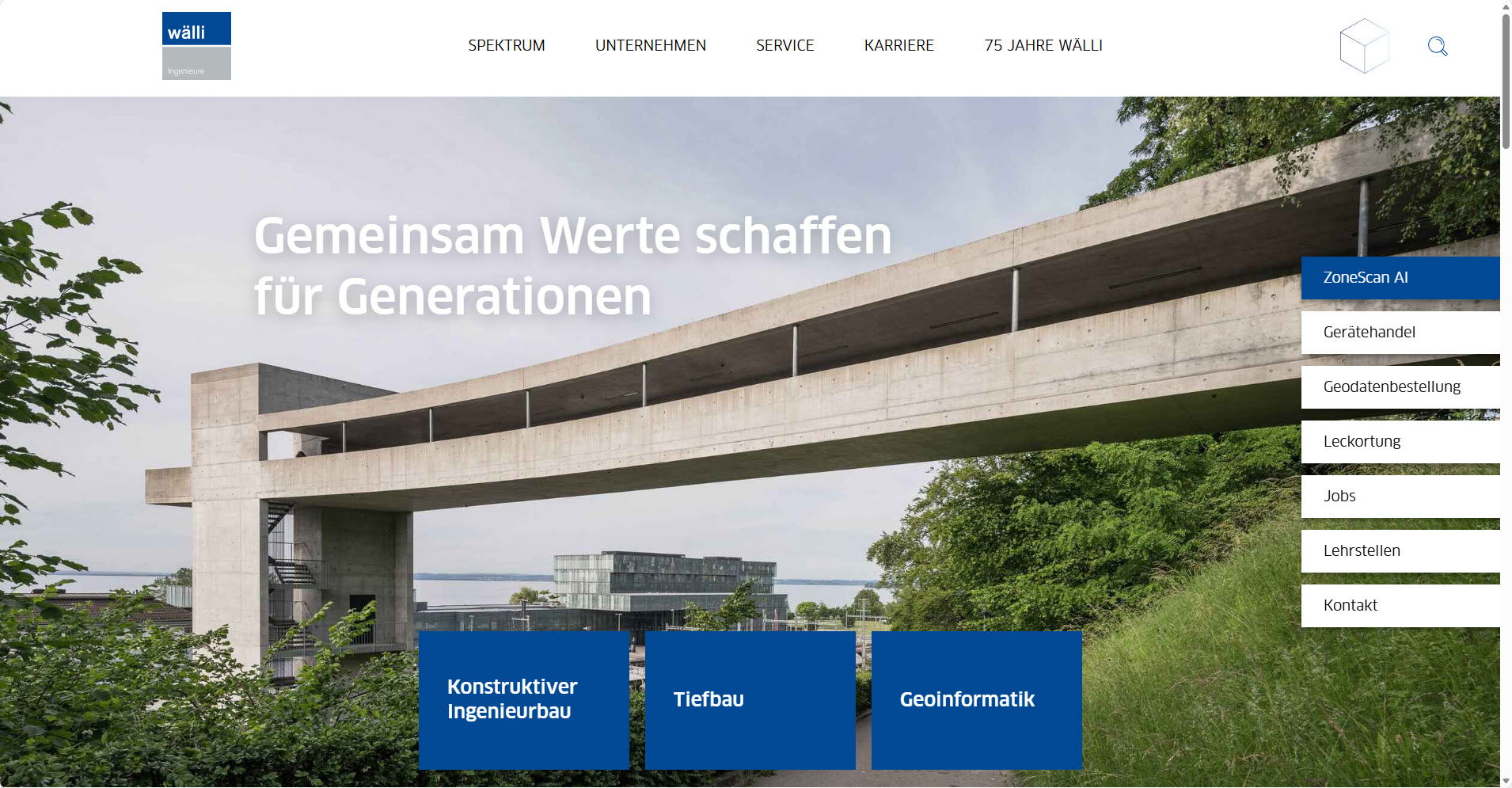

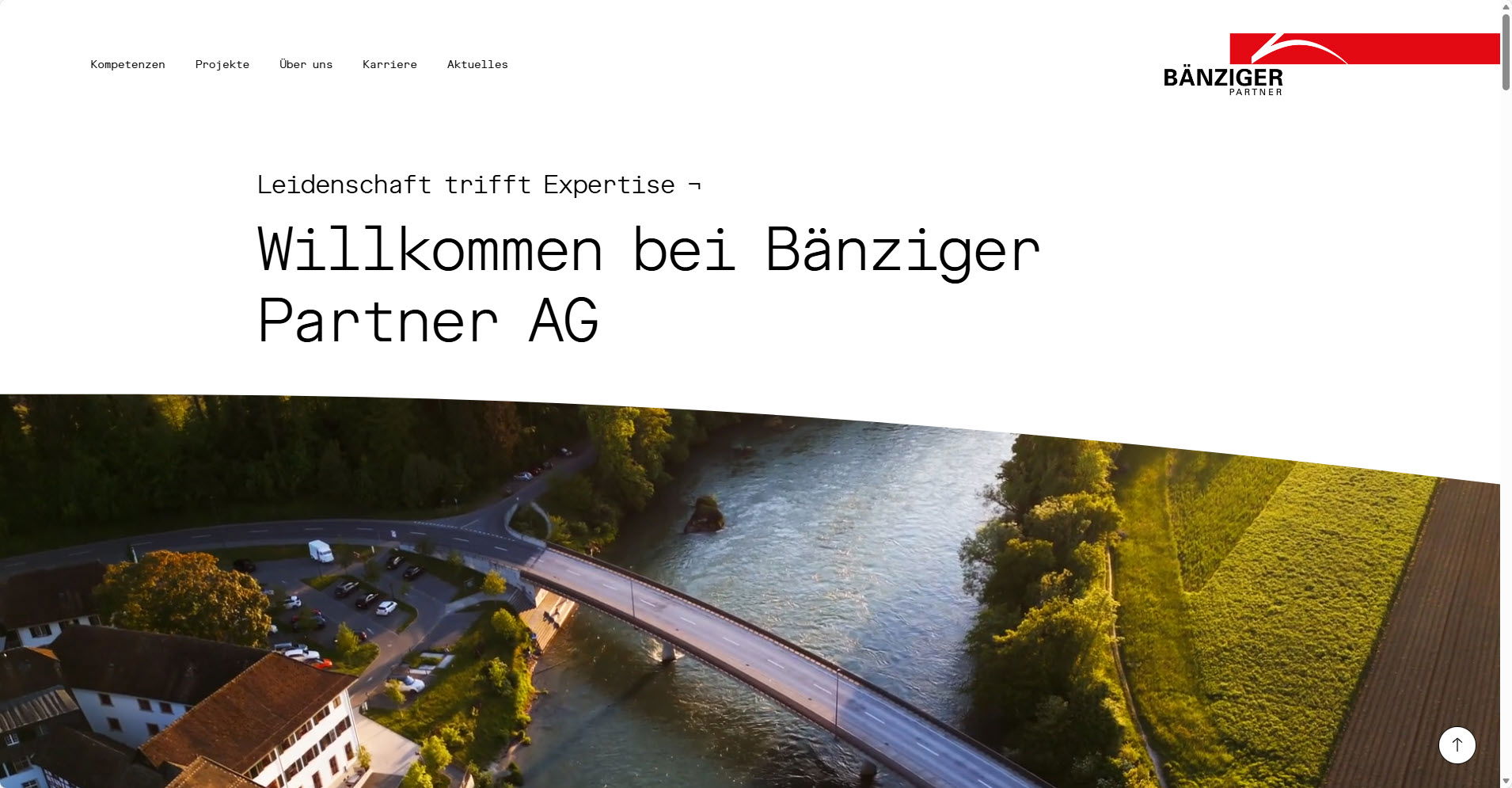

Ausgewählte Kunden aus der Schweiz und FL welche das Add-On Fahrspur für Allplan erfolgreich einsetzen
Kunden Deutschland
Ausgewählte Kunden aus Deutschland welche das Add-On Fahrspur für Allplan erfolgreich einsetzen
Kunden Österreich
Ausgewählte Kunden aus Österreich welche das Add-On Fahrspur für Allplan erfolgreich einsetzen
FAQ
Häufig gestellte Fragen
In welchen Sprachen ist das Add-On Fahrspur erhältlich?
Deutsch und Englisch
Sprachen ab Version 1.0.0.9:
Deutsch, Englisch und Italienisch
Braucht es ein spezielles Allplan Paket als Systemvoraussetzung für das Add-On Fahrspur?
Können eigene Fahrzeuge angelegt werden.
